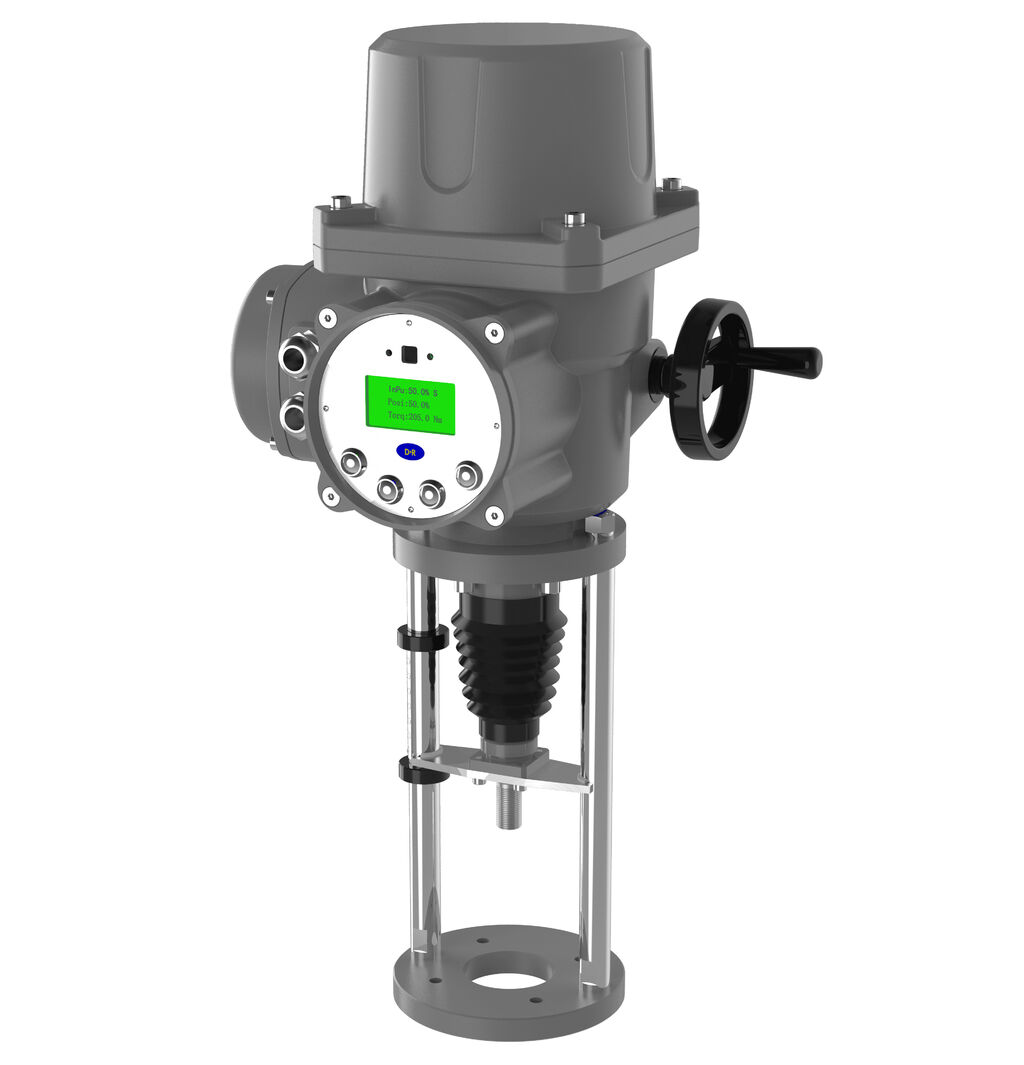

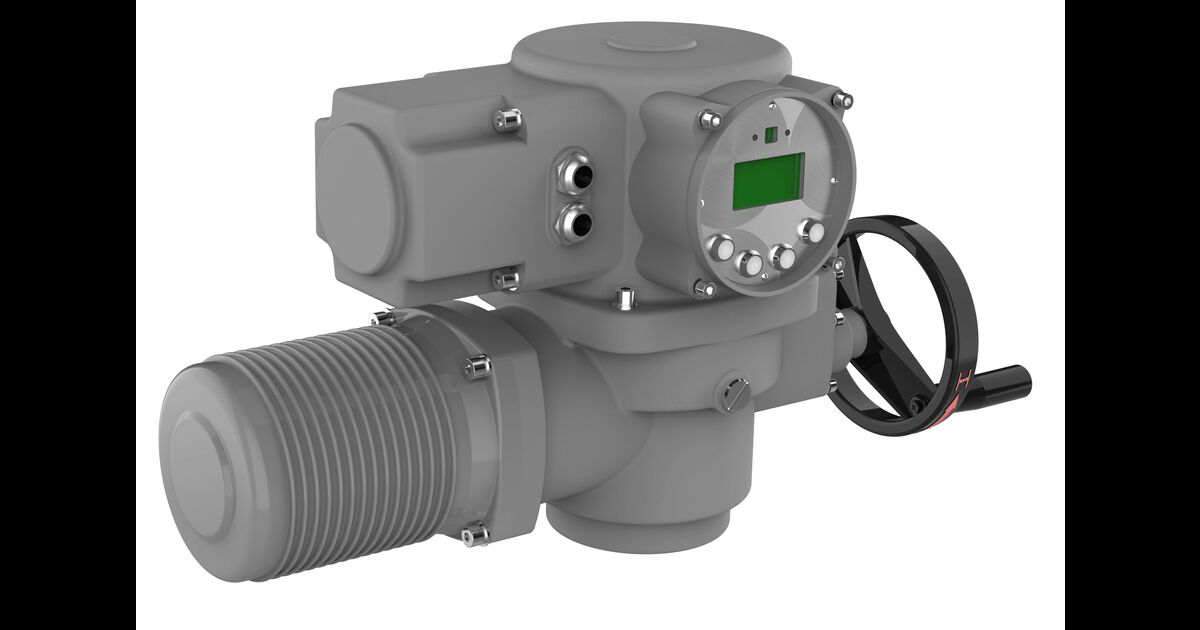

Электрический привод с регулировкой скорости
Электроприводы серии G предназначены для автоматизации управления трубопроводной арматурой и обеспечивают точное позиционирование клапанов в системах промышленной автоматизации. Приводы применяются для управления шаровыми кранами, дисковыми затворами, обратными клапанами и другой запорной арматурой, где требуется надежное регулирование положения клапана и высокий выходной крутящий момент.

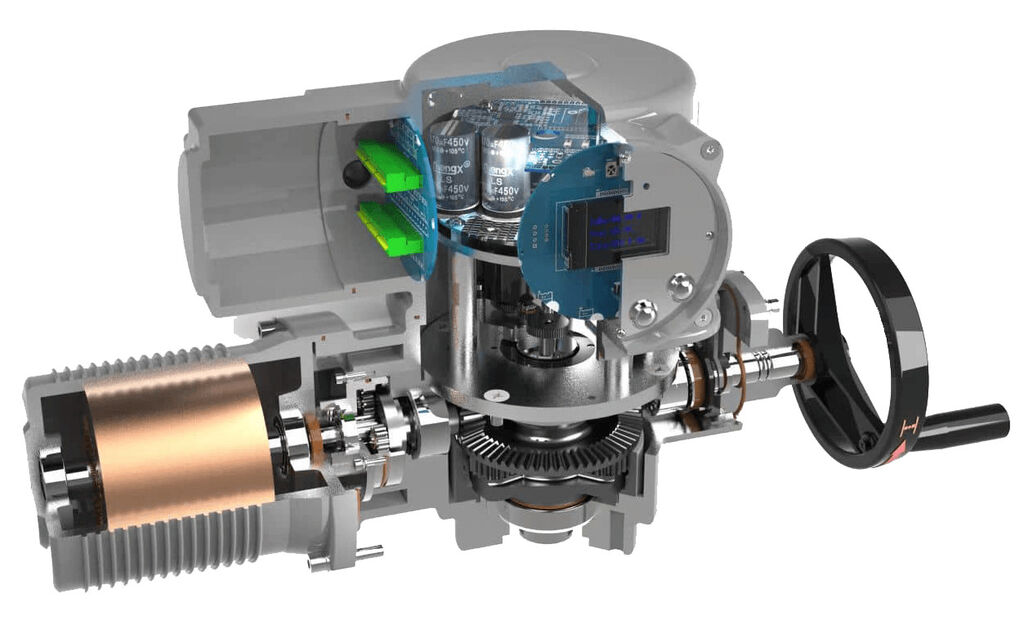

Конструкция приводов серии G основана на использовании бесщеточного двигателя постоянного тока (BLDC) с постоянными магнитами, высокоэффективной планетарной передачи и промышленной электроники. Такое сочетание обеспечивает высокую точность управления, плавную регулировку скорости и длительный срок службы оборудования даже в тяжелых условиях эксплуатации.

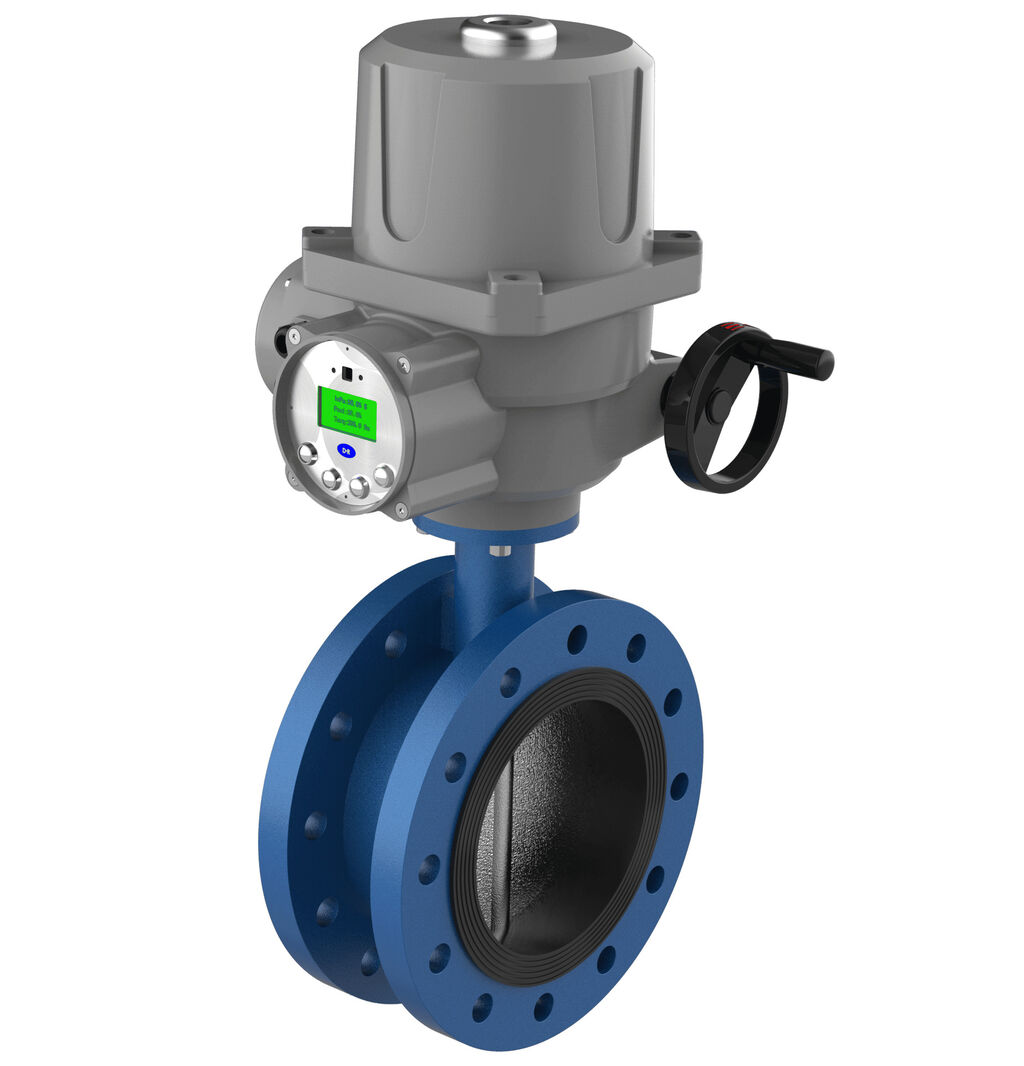

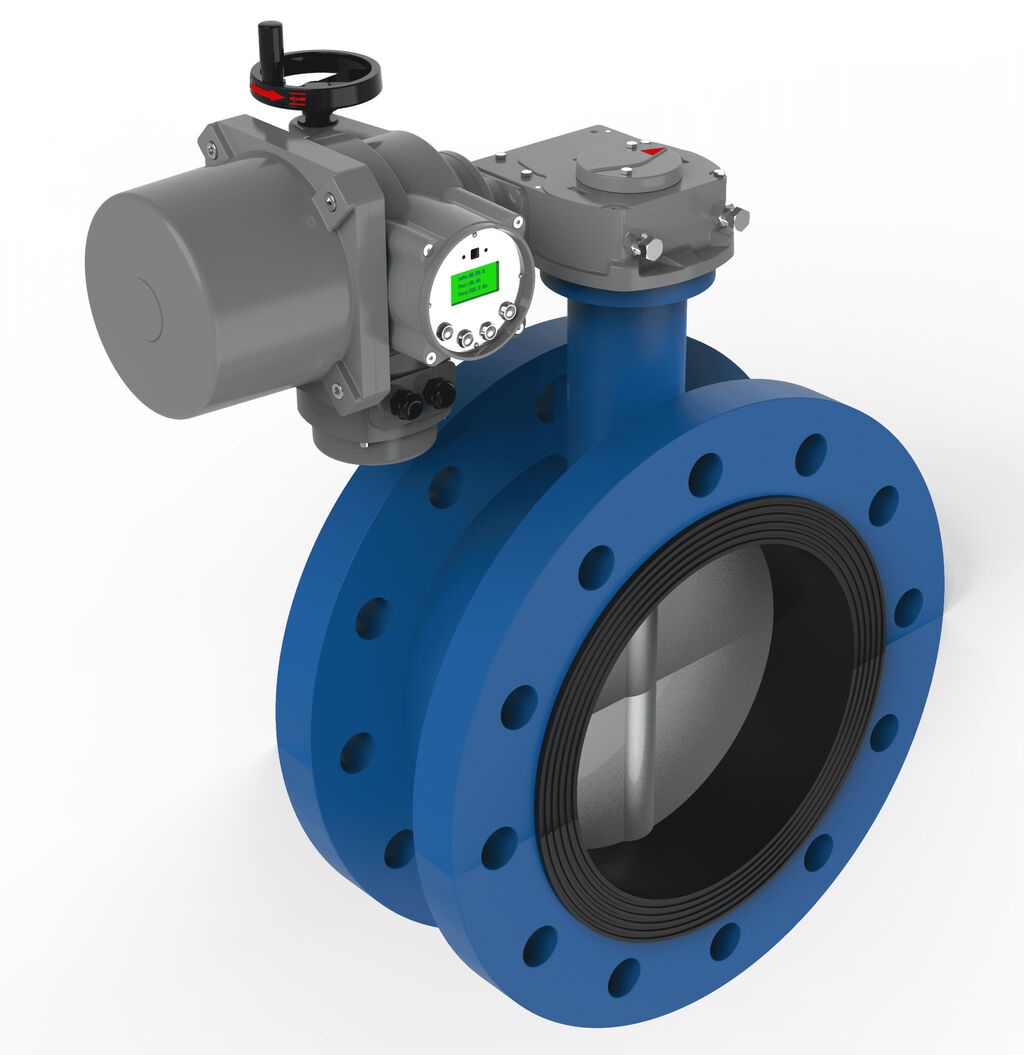

Приводы серии G обеспечивают широкий диапазон выходного крутящего момента, что позволяет использовать их как для четвертьоборотной арматуры (шаровые краны и дисковые затворы), так и для линейных приводов. Диапазон выходного крутящего момента для многооборотных приводов достигает 15 000 Н·м, при максимальной скорости вращения до 127 об/мин. Благодаря высокой перегрузочной способности двигатель может работать с коэффициентом нагрузки до 300%, что обеспечивает надежную работу при высоких нагрузках.
Для точного контроля положения клапана используется абсолютный энкодер, который обеспечивает высокую точность позиционирования и стабильную работу системы. Электронная система управления обеспечивает быстрое реагирование на команды (время отклика около 50 мс) и позволяет выполнять точное регулирование положения клапана с высокой повторяемостью.
Электроприводы серии G поддерживают различные типы питания, включая 12–72 В постоянного тока и 110–600 В переменного тока, а также могут работать от солнечных источников энергии, что делает их удобным решением для удаленных объектов без стационарного электроснабжения.
Приводы оснащены современными средствами коммуникации и могут интегрироваться в системы автоматизации через ModBUS-RTU, а также опционально поддерживают ProfiBUS-DP и HART. Наличие аналоговых и дискретных входов/выходов позволяет легко подключать оборудование к промышленным системам управления и SCADA.
Корпус привода имеет высокий уровень защиты IP69, что обеспечивает надежную работу в условиях высокой влажности, пыли и агрессивной среды. Дополнительно доступно взрывозащищенное исполнение Ex d IIC T5, что позволяет использовать привод в нефтегазовой и химической промышленности.
Благодаря модульной конструкции и ненавязчивой системе настройки параметры привода можно задавать без вскрытия корпуса — через панель управления, дисплей или дистанционный пульт. Это значительно упрощает ввод оборудования в эксплуатацию и дальнейшее обслуживание.
Электроприводы серии G широко применяются в нефтегазовой промышленности, энергетике, водоснабжении, химической промышленности и системах автоматизации трубопроводов, где требуется надежное управление трубопроводной арматурой, высокая точность регулирования и длительный срок службы оборудования.
Смотрите также
Для запорного применения без регулировки: → Однооборотный электропривод серия F — надёжное открытие/закрытие, DN 40–400 → Многооборотный электропривод серия МТ — для задвижек и вентилей
Для малых диаметров: → Компактный электропривод серия FJ — DN 15–80, бюджетное решение

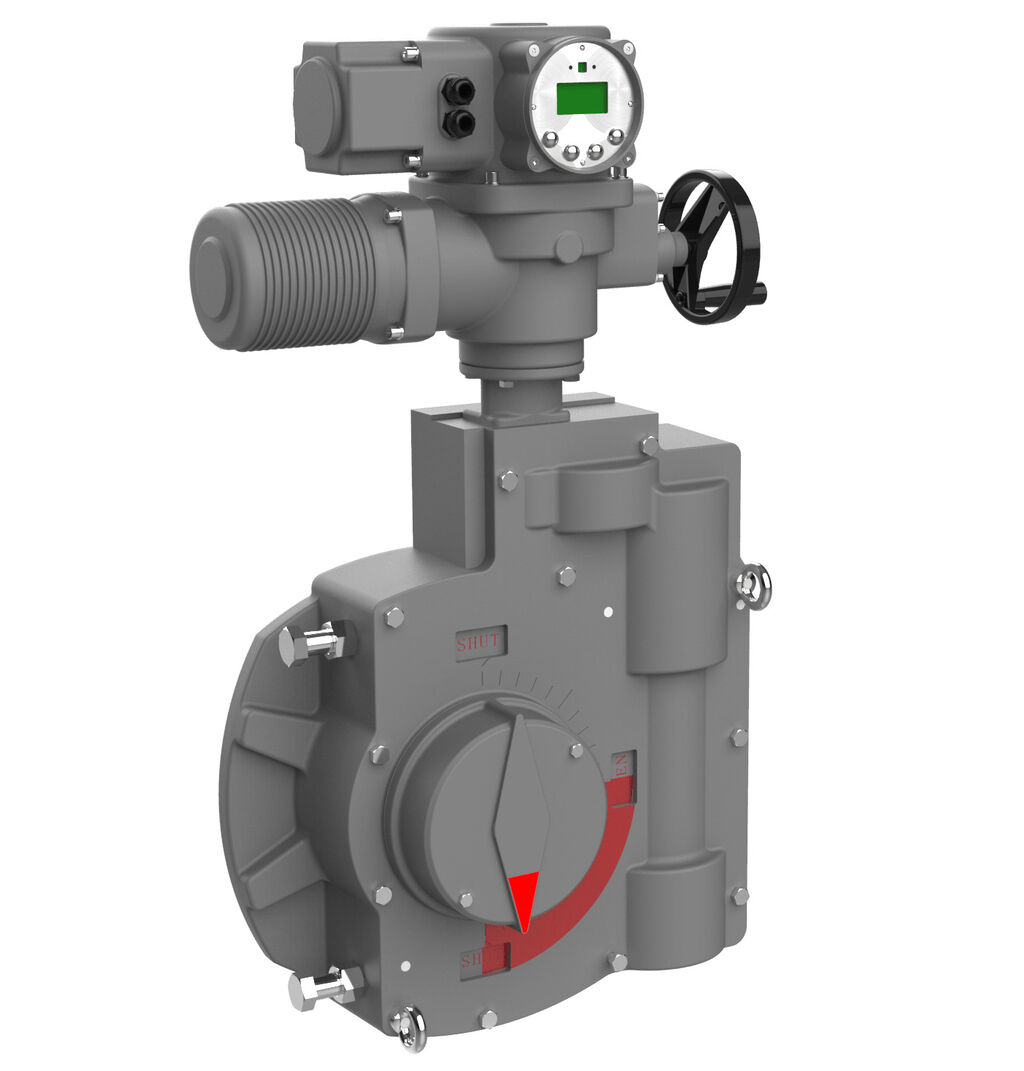

Нужен большой момент? → Редуктор PWG — увеличение выходного момента, совместим с серией G
Полезные материалы: → Диагностика и обслуживание электроприводов — особенности обслуживания регулирующих приводов → Как рассчитать крутящий момент
Высокая точность управления технологическими процессами: Электроприводы серии G обеспечивают точное позиционирование трубопроводной арматуры благодаря использованию абсолютного энкодера и цифровой системы управления. Это позволяет применять приводы не только для запорных операций, но и для высокоточного регулирования потоков жидкостей и газов в автоматизированных системах управления.
Энергоэффективность и сниженные эксплуатационные затраты: Использование бесщеточного двигателя постоянного тока значительно повышает энергоэффективность привода. По сравнению с традиционными асинхронными двигателями энергопотребление может быть снижено на 40–50%, что особенно важно при эксплуатации большого количества приводов на промышленном объекте.
Надежная работа при высоких нагрузках: Приводы серии G рассчитаны на работу в условиях высоких нагрузок и имеют увеличенный запас по крутящему моменту. Возможность кратковременной работы с перегрузкой позволяет безопасно преодолевать повышенное сопротивление арматуры при пуске или при работе в сложных технологических условиях.
Защита трубопроводной арматуры и технологического оборудования: Интеллектуальная система управления позволяет регулировать скорость и крутящий момент привода. Это помогает предотвращать гидроудары, кавитацию и чрезмерные механические нагрузки на трубопроводную арматуру, что увеличивает срок службы клапанов и трубопроводных систем.
Гибкая интеграция в системы промышленной автоматизации: Электроприводы поддерживают современные протоколы промышленной связи и легко интегрируются в системы управления предприятиями и SCADA-системы. Это позволяет организовать централизованное управление трубопроводной арматурой и повысить уровень автоматизации производственных процессов.
Работа в экстремальных условиях эксплуатации: Высокий уровень герметичности корпуса, устойчивость к влажности, пыли и перепадам температуры позволяют использовать электроприводы серии G на объектах нефтегазовой, химической и энергетической промышленности, а также в условиях открытых промышленных площадок.
Возможность применения на удалённых объектах: Поддержка питания от постоянного тока и солнечных источников энергии делает приводы удобным решением для удалённых трубопроводных систем, где отсутствует стабильное электроснабжение.
Удобство эксплуатации и обслуживания: Ненавязчивая конструкция привода позволяет выполнять настройку параметров и диагностику без вскрытия корпуса. Это снижает время обслуживания оборудования и упрощает его эксплуатацию на промышленных объектах.
S4 25% 600 циклов/ч
*Привод МТ в сочетании с коническим редуктором серии RT: 300 ~ 15 000 Нм
*Выносной блок управления (расстояние установки до 40 м.)
