Встроенный обогрев электропривода: антиконденсатный нагреватель

Встроенный обогрев электропривода — это узел, который поддерживает температуру внутри корпуса выше точки росы и не допускает выпадения конденсата на обмотках двигателя и плате управления. Он не заменяет хладостойкое исполнение привода, а решает отдельную задачу: защищает электронику и изоляцию от влаги и наледи при перепадах температуры и высокой влажности воздуха, характерных для межсезонья, ночных заморозков и работы на открытых площадках.

Тема часто путается с общей морозостойкостью привода. Способность работать при экстремально низких температурах определяется конструкцией двигателя, редуктора, смазочных материалов и уплотнений. Обогрев — это дополнительный узел, который решает узкую, но критичную проблему: конденсат и обледенение, возникающие именно из-за перепада температур, а не из-за самой низкой температуры как таковой.

Почему в электроприводе появляется конденсат

Конденсат образуется, когда температура внутренних поверхностей корпуса опускается ниже точки росы окружающего воздуха. Это происходит при:

резком потеплении после сильного мороза, когда холодный металл корпуса медленнее прогревается, чем окружающий воздух;
суточных колебаниях температуры на открытых площадках и эстакадах;
остановке привода на длительное время в условиях повышенной влажности;
переходе оборудования из отапливаемого помещения на улицу или наоборот.

Скопившаяся влага увлажняет изоляцию обмоток, вызывает коррозию контактов и плат, а при отрицательных температурах превращается в лёд, что может заклинить подвижные части микровыключателей и разъёмов.

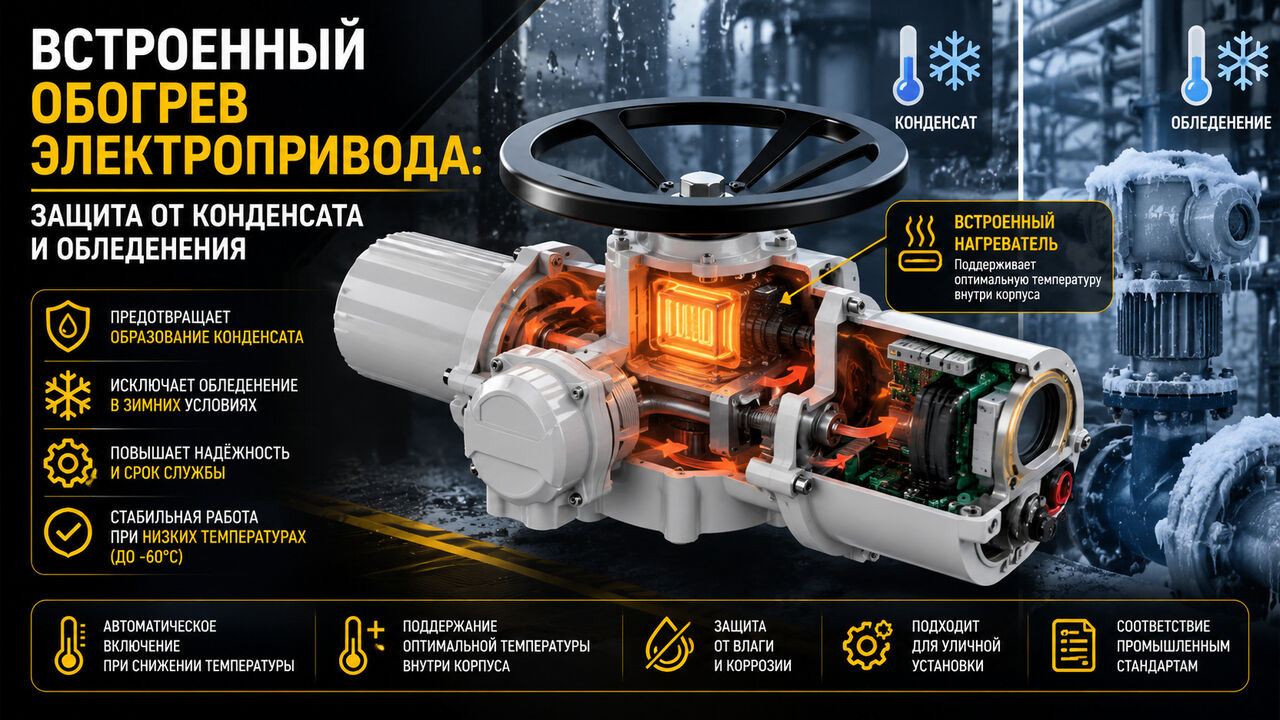

Как устроен антиконденсатный нагреватель

Антиконденсатный нагреватель — это низкомощный резистивный элемент, размещаемый внутри корпуса привода. Его задача — не разогреть узел до рабочей температуры, а поддерживать температуру внутренних поверхностей чуть выше температуры окружающей среды, чтобы точка росы не достигалась. Типовая логика работы такого узла в промышленном оборудовании:

нагреватель включён постоянно или управляется термостатом/датчиком влажности;
мощность подбирается так, чтобы компенсировать теплопотери корпуса без перегрева внутренних компонентов;
питание обычно подаётся отдельной линией, независимой от силовой цепи двигателя, чтобы обогрев работал и когда сам привод обесточен или находится в резерве.

Обогрев отсека двигателя и клеммного отсека — разные задачи

В большинстве конструкций электроприводов выделяют два условных контура обогрева:

Зона	Что защищает	Типичная проблема без обогрева
Отсек электродвигателя	Обмотки статора, изоляцию, подшипниковый узел	Увлажнение изоляции, снижение сопротивления изоляции, коррозия
Клеммный (соединительный) отсек	Клеммную колодку, разъёмы, кабельные вводы	Окисление контактов, обледенение резьбовых соединений, ложные срабатывания концевых датчиков
Отсек платы управления (для интеллектуальных приводов)	Электронные компоненты, дисплей, индикацию	Конденсат на плате, сбои логики управления

Подогрев клеммного отсека особенно важен при пусконаладочных работах и после длительного простоя: именно здесь чаще всего скапливается влага при вскрытии крышки для подключения кабеля в холодное время года.

Обогрев и обледенение: в чём разница подходов

Обледенение — это последствие конденсации влаги с последующим замерзанием. Помимо обогрева корпуса изнутри, на устойчивость к обледенению влияют:

степень защиты корпуса от проникновения влаги (см. отдельный разбор степеней защиты IP для электроприводов);
качество уплотнений крышек и кабельных вводов;
отсутствие застойных зон, где влага может скапливаться без движения воздуха.

Встроенный обогрев не устраняет причину образования влаги в атмосфере, а не даёт этой влаге конденсироваться на холодных поверхностях внутри привода. Поэтому его применяют совместно, а не вместо герметизации корпуса.

Термостат: зачем нужна автоматика управления обогревом

Постоянно работающий нагреватель расходует энергию и создаёт избыточный нагрев в тёплое время года, что нежелательно для электроники. Термостатическое управление решает эту проблему:

нагреватель включается при снижении температуры внутри отсека ниже заданного порога;
отключается при достижении безопасного уровня, исключая перегрев компонентов;
в отдельных схемах применяют датчик влажности вместо или вместе с термодатчиком, чтобы реагировать именно на риск конденсации, а не только на температуру.

При выборе привода для объектов с обогревом стоит уточнять у поставщика логику включения нагревателя и то, как это учтено в схеме электропитания узла — обогрев обычно требует отдельного независимого ввода питания.

Когда встроенный обогрев особенно важен

Открытые эстакады, компрессорные станции, узлы учёта на улице в регионах с резкими суточными и сезонными перепадами температуры;
объекты с высокой влажностью воздуха — прибрежные зоны, очистные сооружения, объекты водоснабжения;
приводы, которые длительное время находятся в режиме ожидания без включений (аварийная и резервная арматура);
арматура, установленная в неотапливаемых технических помещениях с суточными колебаниями температуры.

Для объектов с постоянной экстремально низкой температурой без резких перепадов на первый план выходит не обогрев, а общая хладостойкость конструкции — этот вопрос разобран отдельно в статье про приводы для работы при −60 °C.

Что учитывать при эксплуатации

Проверяйте наличие отдельного питания на обогрев при проектировании схемы электроснабжения узла — это отдельная линия, которую легко упустить при разводке кабелей;
при длительном хранении привода вне эксплуатации подключение обогрева снижает риск повреждения изоляции конденсатом ещё до монтажа на арматуру;
после вскрытия клеммного отсека для обслуживания в холодное время года давайте время на прогрев перед плотным закрытием крышки, чтобы не запечатать уже образовавшийся конденсат внутри;
при настройке концевых и моментных выключателей после простоя привода на морозе стоит убедиться, что обогрев успел прогреть отсек — иначе показания датчиков могут быть искажены наледью на контактных группах.

DAUME Control применяет в конструкции своих электроприводов систему автоматического обогрева как часть решения, обеспечивающего работу в широком температурном диапазоне совместно со специальными материалами корпуса и уплотнений. Это отдельный конструктивный узел, работа которого не зависит от режима включения самого двигателя привода. Конкретные параметры мощности нагревателя и пороги срабатывания термостата зависят от исполнения и серии привода — их необходимо уточнять для конкретной модели.
