Степени защиты IP для электроприводов: что означают IP65, IP67, IP68, IP69 и как выбрать нужную
Содержание
- Что такое степень защиты IP и откуда берётся маркировка
- Расшифровка цифр: первая и вторая цифра IP
- Таблица сравнения IP65, IP67, IP68, IP69
- Какая степень защиты нужна для разных условий
- IP vs температура: защита от холода — это другое
- Реальные примеры из практики
- Как выбрать исполнение приводов DAUME
- Вопросы и ответы
Что такое степень защиты IP и откуда берётся маркировка
IP (Ingress Protection) — международный стандарт, описывающий уровень защиты электрооборудования от проникновения твёрдых частиц и жидкостей. В России действует ГОСТ 14254-2015, полностью соответствующий международному стандарту IEC 60529.
Маркировка всегда начинается с букв IP, за которыми следуют две цифры. Например: IP67. Это не случайный набор цифр — каждая из них описывает конкретный вид защиты и уровень её надёжности.
Зачем это важно для электроприводов? Привод работает снаружи — на насосной станции, в колодце, на открытом трубопроводе. Дождь, пыль, конденсат, затопление — всё это реальные условия, которые корпус привода должен выдержать без потери работоспособности. Неправильно выбранная степень защиты — одна из самых частых причин отказов оборудования на объектах водоснабжения и нефтегазовой отрасли.
Расшифровка цифр: первая и вторая цифра IP
Первая цифра — защита от твёрдых частиц и пыли
| Цифра | Защита | Что это значит на практике |
|---|---|---|
| 0 | Нет защиты | Любые частицы свободно проникают внутрь |
| 1 | Крупные предметы > 50 мм | Защита от случайного касания рукой |
| 2 | Предметы > 12,5 мм | Защита от пальца |
| 3 | Предметы > 2,5 мм | Защита от инструментов |
| 4 | Предметы > 1 мм | Защита от проволоки |
| 5 | Пылезащита | Пыль не проникает в опасном количестве |
| 6 | Полная пылезащита | Пыль не проникает вообще |
Для промышленных электроприводов первая цифра практически всегда 6 — полная пылезащита. Это минимум для любого производственного применения. Приводы с первой цифрой 5 допустимы только в помещениях с контролируемой средой.
Вторая цифра — защита от воды
| Цифра | Защита | Что это значит на практике |
|---|---|---|
| 0 | Нет защиты | — |
| 1 | Вертикальные капли | Защита от случайных капель при нормальном положении |
| 2 | Капли под углом до 15° | — |
| 3 | Дождь под углом до 60° | Защита от дождя |
| 4 | Брызги с любого направления | Полная защита от брызг |
| 5 | Струя воды | Защита от направленной струи из шланга |
| 6 | Мощная струя воды | Защита при мойке под давлением |
| 7 | Кратковременное погружение | Погружение до 1 м, до 30 минут |
| 8 | Длительное погружение | Погружение на глубину, указанную производителем |
| 9 (9K) | Мойка горячей водой под высоким давлением | Струя 80–100 °C, давление 80–100 бар |

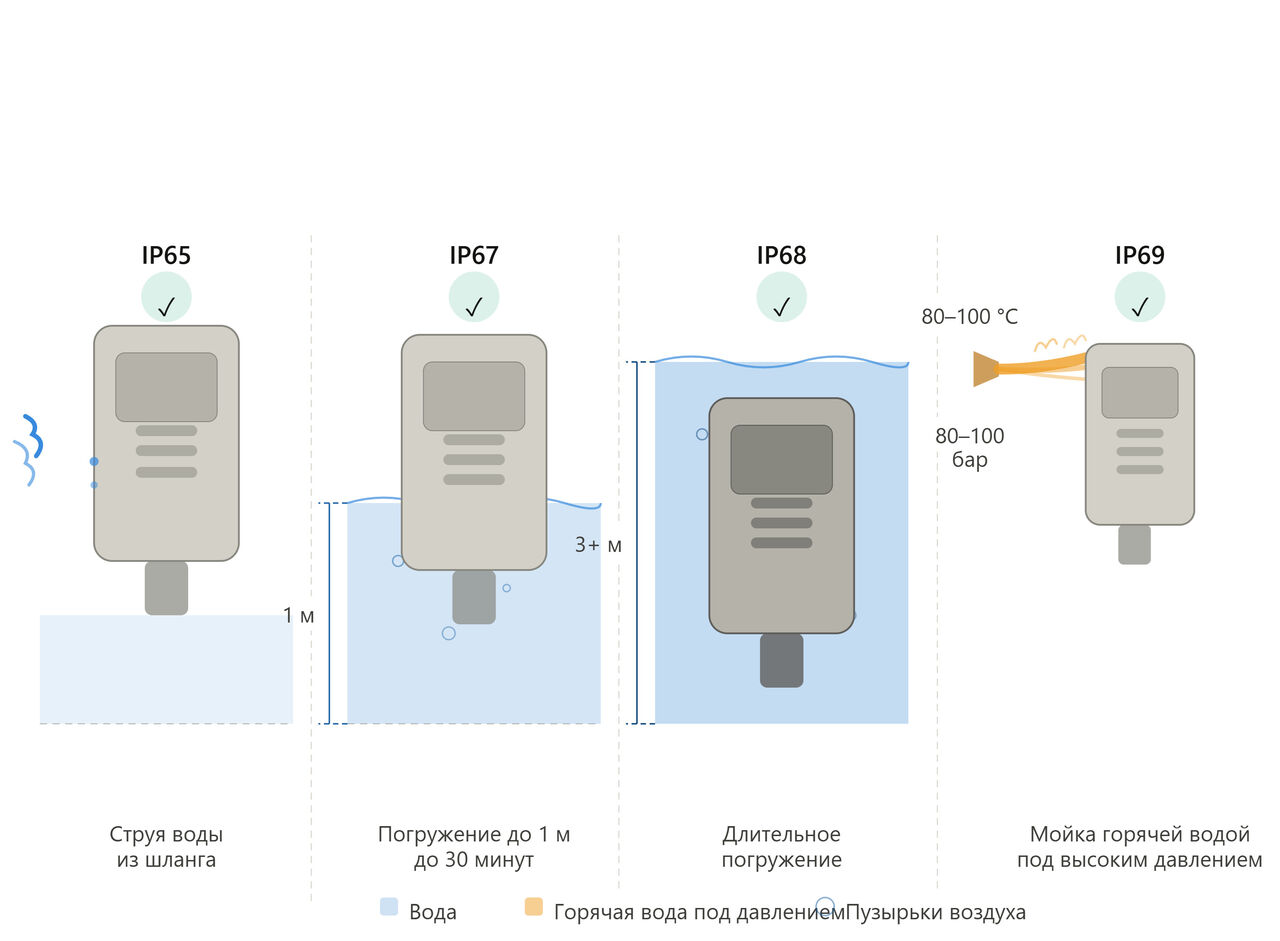

Таблица сравнения IP65, IP67, IP68, IP69
| Параметр | IP65 | IP67 | IP68 | IP69 / IP69K |
|---|---|---|---|---|
| Защита от пыли | Полная | Полная | Полная | Полная |
| Защита от воды | Струя из шланга | Погружение 1 м / 30 мин | Погружение > 1 м (по паспорту) | Мойка горячей водой под давлением |
| Типичное давление воды | Слабая струя | Атмосферное давление + столб воды | Давление воды на глубине | 80–100 бар |
| Температура воды | Не регламентирована | Окружающая | Окружающая | 80–100 °C |
| Защита от конденсата | Да | Да | Да | Да |
| Монтаж на улице | Да | Да | Да | Да |
| Монтаж в колодце (затопление) | Нет | Временно | Постоянно | Нет (только мойка) |
| Мойка под давлением | Нет | Нет | Нет | Да |
Важно: IP68 и IP69 — независимые характеристики, не взаимозаменяемые. Привод IP68 не защищён от мойки под давлением. Привод IP69 не обязательно выдержит длительное погружение. Если нужны оба свойства — ищите маркировку IP68/IP69 или IP68/69K.
Какая степень защиты нужна для разных условий
Наружная установка на открытом воздухе
Минимум: IP65. Защита от дождя, брызг, снега, пыли. Подходит для большинства объектов уличной установки в средней полосе. Приводы серии DAUME F и МТ в исполнении IP65 устанавливаются на наружных трубопроводах насосных станций, котельных, промышленных предприятий.
Рекомендуется: IP67, если рядом есть источники воды (брандспойты, паровые трубы, системы орошения) или монтаж низкий над землёй с риском кратковременного затопления при паводке.
Затопляемые колодцы и камеры
Минимум: IP67 — для арматуры, которая периодически оказывается в воде при затоплении колодца (до 1 м, не более 30 минут). Большинство задвижечных камер водоканала попадает в эту категорию.
Обязательно IP68, если привод установлен постоянно ниже уровня грунтовых вод или возможно затопление камеры на несколько часов и более. Уточняйте у производителя максимальную глубину погружения — это оговаривается индивидуально.
Пищевая и фармацевтическая промышленность
Обязательно IP69K. Оборудование подвергается ежедневной санитарной обработке горячей водой под высоким давлением. Ни IP65, ни IP67, ни IP68 не защищают от горячей струи под давлением 80–100 бар.
Химическая промышленность и агрессивные среды
Степень защиты IP относится только к механической защите от воды и пыли. Для химически агрессивных сред (кислоты, щёлочи, хлор, сероводород) важны материалы корпуса и уплотнений. Корпус из нержавеющей стали или с полимерным покрытием + IP67/IP68 — стандартное решение.
Нефтегазовая отрасль
Для взрывоопасных зон степень защиты IP дополняется маркировкой взрывозащиты (Ex). Это отдельная система сертификации. IP65 или IP67 обязательны, но недостаточны сами по себе — нужен привод с маркировкой Ex II 2G или аналогичной.
IP vs температура: защита от холода — это другое
Распространённое заблуждение: «IP68 — значит защищён от мороза». Это не так.
Индекс IP описывает только защиту от жидкостей и твёрдых частиц. Диапазон рабочих температур — отдельный параметр в паспорте. Стандартный диапазон для большинства промышленных приводов: –20…+60 °C. Для работы в условиях Сибири и Крайнего Севера нужно специальное исполнение с диапазоном до –60 °C и соответствующей холодостойкой смазкой.
Приводы DAUME серии МТ и F выпускаются в исполнении до –60 °C в стандартной комплектации — без дополнительного обогрева, что существенно снижает стоимость эксплуатации на северных объектах.
Реальные примеры из практики
Насосная станция водоснабжения, Красноярский край. Приводы установлены в наземном павильоне. Зимой температура опускается до –45 °C, летом бывают паводки с затоплением цокольного уровня. Выбор: IP67 + исполнение до –60 °C. IP65 не хватило бы при паводке; IP68 — избыточен, так как затопление кратковременное.
Очистные сооружения, пищевое производство. Приводы на арматуре промывочных линий. Ежедневная мойка горячей водой под давлением. Выбор: IP69K — единственный подходящий вариант. Все прочие исполнения вышли из строя в первые месяцы эксплуатации.
Подземный нефтепровод, камера задвижки. Камера периодически затапливается грунтовыми водами, привод находится на глубине 2,5 м. Выбор: IP68 с указанной глубиной погружения 5 м + Ex-исполнение. Кратковременного IP67 недостаточно из-за длительности затопления.
Как выбрать исполнение приводов DAUME
Все серии электроприводов DAUME производятся в нескольких исполнениях по степени защиты:
Серия МТ (многооборотный): доступны IP65, IP67, IP68, IP68/IP69K по заказу.
Серия F (однооборотный): доступны IP65, IP67, IP68, IP69K.
Серия FJ (компактный): доступны IP65, IP67.
Серия G (регулирующий/погружной): разработана специально для постоянной работы под водой, IP68 в стандарте.
Для уточнения доступных исполнений и подбора нужной модели оставьте заявку — наши инженеры помогут выбрать оптимальный вариант для вашего объекта.
Если вы ещё не определились с типом привода и моментом — начните с нашего руководства «Как рассчитать крутящий момент для электропривода». А порядок технического обслуживания приводов в зависимости от условий эксплуатации описан в статье «Диагностика и техническое обслуживание электроприводов».
Вопросы и ответы
Что лучше — IP67 или IP68? Зависит от условий. IP67 защищает от кратковременного погружения (до 1 м, до 30 мин). IP68 — от длительного погружения на глубину, оговорённую производителем. Для большинства наружных установок достаточно IP65 или IP67. IP68 нужен только при реальном риске длительного затопления.
Правда ли, что IP69 лучше IP68? Нет, это принципиально разные характеристики. IP69 означает защиту от горячей воды под давлением, что нужно при мойке оборудования. IP68 означает защиту от погружения. Привод IP69 может не выдержать длительного пребывания под водой. Для одновременной защиты нужна двойная маркировка: IP68/69.
Теряется ли степень защиты после монтажа? Может снизиться, если при монтаже повреждены уплотнения кабельных вводов или неправильно затянуты болты крышек. Всегда выполняйте монтаж согласно инструкции производителя и проверяйте состояние уплотнений при плановом обслуживании.
Влияет ли температура окружающего воздуха на степень защиты IP? Напрямую нет, но при резких перепадах температур (особенно при переходе через 0 °C) возможно образование конденсата внутри корпуса, если уплотнения потеряли эластичность от старения или механического повреждения. Это одна из причин, почему при плановом ТО проверяют состояние осушителя и уплотнений.
Нужна ли отдельная защита при погружении в морскую воду? Да. Стандарт IP не учитывает агрессивность среды — он тестируется пресной водой. Для морской воды и других агрессивных жидкостей уточняйте у производителя материалы корпуса, покрытий и уплотнений.
Остались вопросы по выбору исполнения? Укажите условия монтажа и тип арматуры — наши инженеры подберут оптимальное исполнение DAUME для вашего объекта.
