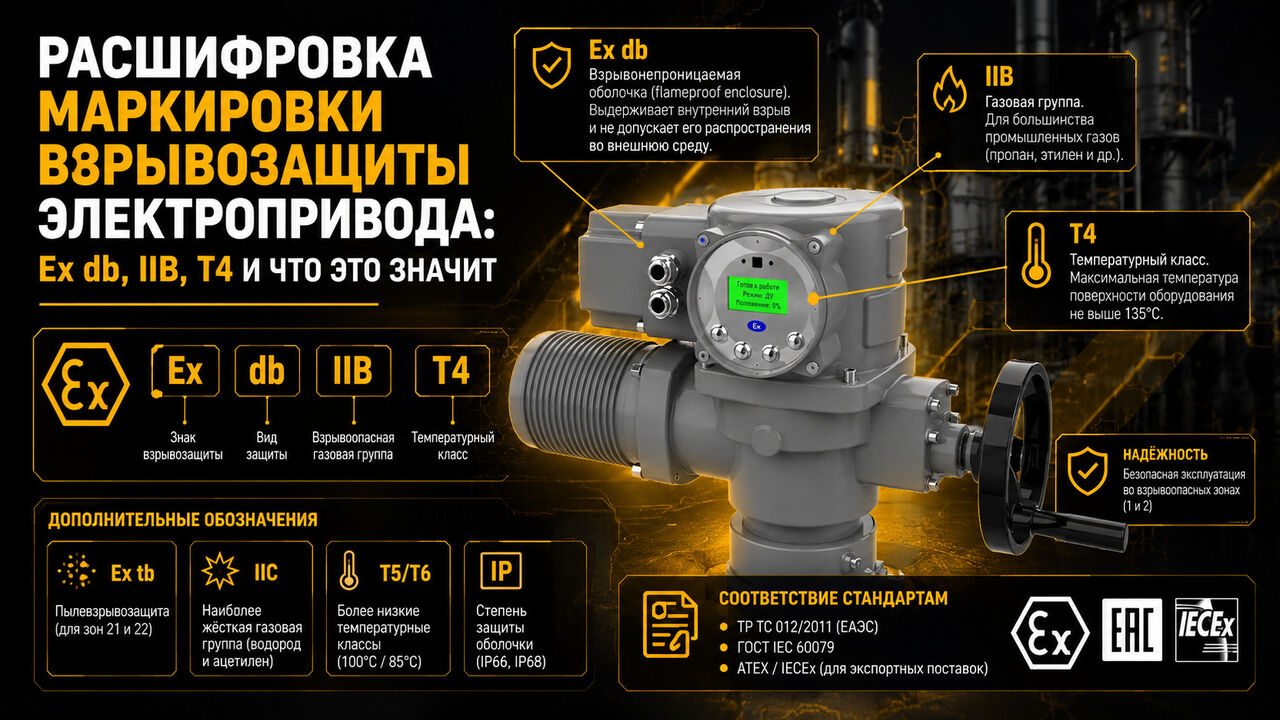

Расшифровка маркировки взрывозащиты электропривода: Ex db, IIB, T4 и что это значит

Маркировка взрывозащиты электропривода — это буквенно-цифровой код на шильдике оборудования, который показывает, каким способом обеспечена защита от воспламенения окружающей взрывоопасной среды, для каких газов или пылей привод пригоден и в какой зоне его можно устанавливать. Типичный пример такой маркировки — Ex db IIB T4 Gb. Ниже разобрано, что означает каждый элемент этого кода и как сопоставить его с конкретной взрывоопасной зоной на объекте.

Все примеры маркировки в этой статье приведены в общеобразовательных целях, чтобы показать принцип чтения кода Ex по ГОСТ 31610/IEC 60079. Они не являются гарантированной маркировкой какой-либо конкретной модели электропривода, включая продукцию DAUME. Фактическое исполнение по взрывозащите для конкретной модели всегда нужно проверять по сертификату соответствия и паспорту изделия.

Из чего состоит маркировка взрывозащиты

Структура маркировки для взрывозащищённого электропривода регламентируется межгосударственным стандартом ГОСТ 31610.0 (гармонизирован с IEC 60079-0) и техническим регламентом ТР ТС 012/2011. Полная строка маркировки строится из нескольких последовательных блоков.

Реальная строка на шильдике электропривода может выглядеть как 1Ex db IIB T4 Gb X или Ex db eb IIC T4 Gb — в зависимости от того, какие виды взрывозащиты применены в конструкции одновременно (например, взрывонепроницаемая оболочка корпуса «d» в сочетании с повышенной защитой клеммной коробки «e»). Это иллюстративные примеры структуры кода, а не заявленная маркировка конкретной модели.

Вид взрывозащиты: буквы после Ex

Буква (или сочетание букв) сразу после Ex указывает на техническое решение, которое не даёт пламени или искре выйти за пределы оболочки либо вовсе исключает источник воспламенения.

• d — взрывонепроницаемая оболочка. Корпус выдерживает внутренний взрыв газовой смеси и не позволяет пламени распространиться наружу через зазоры и фланцевые соединения.
• e — защита вида «повышенная безопасность». Применяется чаще для клеммных коробок и токоведущих частей, где исключается искрение и перегрев за счёт увеличенных зазоров и путей утечки тока.
• ia / ib — искробезопасная электрическая цепь. Энергия в цепи ограничена настолько, что искра или нагрев не способны воспламенить смесь даже при неисправностях.
• n — взрывозащита вида «n», применяемая для оборудования, работающего в зоне 2, где взрывоопасная смесь образуется редко и кратковременно.
• t — защита оболочкой для горючих пылей (используется при маркировке для зоны с пылевзрывоопасной средой, группа III).

Виды защиты могут комбинироваться в одном изделии, например «de» — взрывонепроницаемая оболочка электродвигателя вместе с повышенной защитой клеммного отсека.

Группа и подгруппа оборудования

После вида взрывозащиты в маркировке указывается группа, определяющая область применения по типу взрывоопасной среды.

Важно помнить принцип вложенности: оборудование с маркировкой IIC подходит и для сред IIB и IIA, но не наоборот. Поэтому в паспортах и на шильдиках взрывозащищённых электроприводов часто встречается запись вида «IIC/IIB», означающая, что привод сертифицирован для обеих подгрупп с разными температурными классами.

Температурный класс T1–T6

Температурный класс показывает, какую максимальную температуру может иметь наружная поверхность оборудования, чтобы она не превысила температуру самовоспламенения окружающей газовой смеси.

Для корректного подбора нужно сравнить температуру самовоспламенения конкретного газа на объекте (указана в справочных таблицах взрывоопасных веществ) с температурным классом привода: класс оборудования должен обеспечивать более низкую предельную температуру поверхности, чем температура самовоспламенения среды.

Уровень взрывозащиты EPL: Ga, Gb, Gc, Da, Db, Dc

Буквы после температурного класса (например, «Gb» в «Ex db IIB T4 Gb») обозначают уровень взрывозащиты EPL (Equipment Protection Level) — степень надёжности защиты оборудования в зависимости от вероятности отказа.

• Ga / Da — очень высокий уровень защиты, для зоны 0/20, где взрывоопасная смесь присутствует постоянно или длительно.
• Gb / Db — высокий уровень защиты, для зоны 1/21, где смесь может периодически возникать при нормальной работе.
• Gc / Dc — повышенный уровень защиты, для зоны 2/22, где появление смеси маловероятно и кратковременно.

Как маркировка соотносится с зоной установки

Итоговый выбор электропривода зависит от класса взрывоопасной зоны, определённого на объекте по ГОСТ IEC 60079-10-1 (для газов) и оформленного во внутренней документации предприятия (карты взрывоопасных зон, разделы проекта по взрывозащите). Общие рекомендации по подбору исполнения приведены в статье как правильно выбрать электропривод для запорной арматуры.

Пример полной расшифровки

Разберём типичную для взрывозащищённых многооборотных и неполноповоротных электроприводов строку: 1Ex db IIB T4 Gb X. Для сравнения, у ряда известных на рынке многооборотных приводов (например, зарубежных аналогов серий SAEx/SAREx, которым посвящена статья взрывозащищённые электроприводы — аналоги AUMA SAEx и SQEx) в открытых источниках производителя встречается маркировка вида «1Exd(e)IICT4/T3» — она приведена здесь только как иллюстрация того, как читается похожий код, а не как подтверждённая маркировка продукции DAUME: точное исполнение по взрывозащите для конкретной серии всегда нужно уточнять по сертификату.

• 1 — дополнительный знак уровня взрывозащиты по устаревавшей системе ГОСТ Р 51330 (может встречаться в старой документации вместе с современной EPL-маркировкой).
• Ex — оборудование сертифицировано для взрывоопасных зон.
• db — вид взрывозащиты «взрывонепроницаемая оболочка» с уровнем защиты «b».
• IIB — подгруппа газов средней опасности.
• T4 — максимальная температура поверхности не выше 135 °C.
• Gb — высокий уровень защиты, допустим для зоны 1.
• X — специальные условия применения, указанные в сертификате (например, ограничение по температуре окружающей среды или требования к кабельным вводам).

На что обратить внимание при подборе привода по маркировке

• Маркировка Ex не заменяет и не дублирует степени защиты оболочки IP для электроприводов — это два разных параметра, которые указываются в паспорте отдельно.
• Для одного и того же корпуса электропривода производитель может указывать несколько вариантов маркировки в зависимости от температурного класса и подгруппы газа — фактическая маркировка конкретной модели фиксируется в сертификате соответствия и паспорте изделия.
• При закупке для тендера или проекта важно указывать в техническом задании не только вид взрывозащиты, но и требуемый EPL, температурный класс и подгруппу — исходя из карты взрывоопасных зон объекта. Если задача — заменить взрывозащищённый привод другого производителя, поможет пошаговое руководство по подбору аналога AUMA.
• Маркировка, полученная по международным схемам (IECEx, ATEX), и маркировка по EAC/Ростехнадзору строятся по одному принципу, но оформляются разными сертификатами — при поставке в РФ и страны ЕАЭС требуется маркировка и сертификат по ТР ТС 012/2011.

Точный вариант маркировки взрывозащиты для конкретной модели электропривода указывается в сертификате соответствия и технической документации на изделие — перед заказом стоит запросить эти документы у поставщика и сверить их с требованиями проекта.
