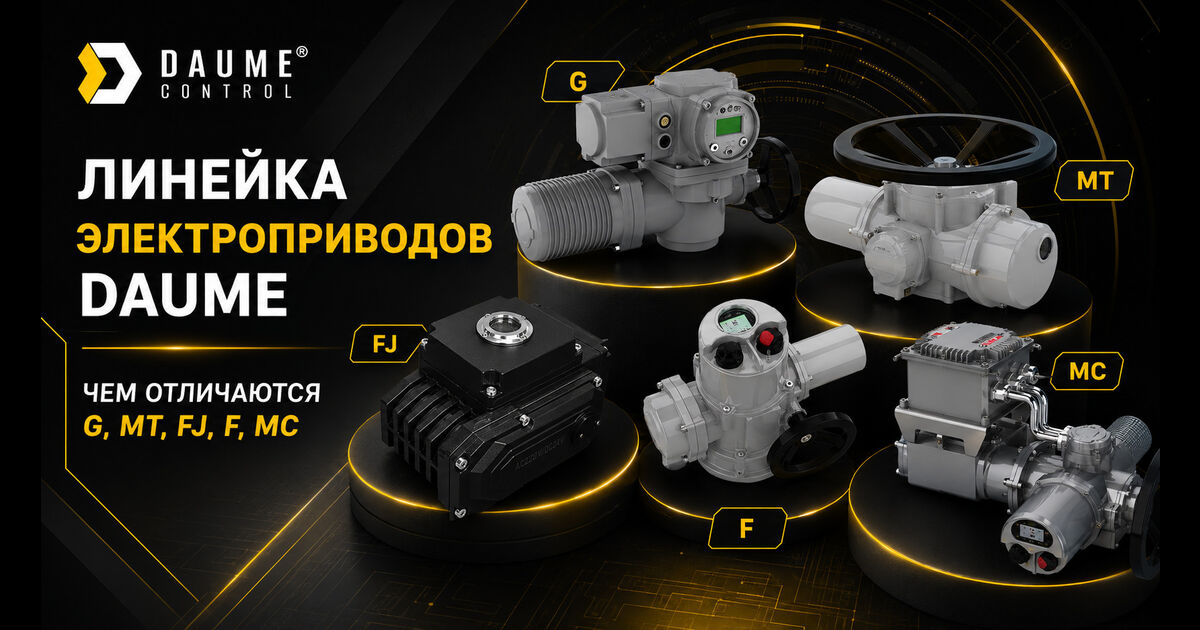

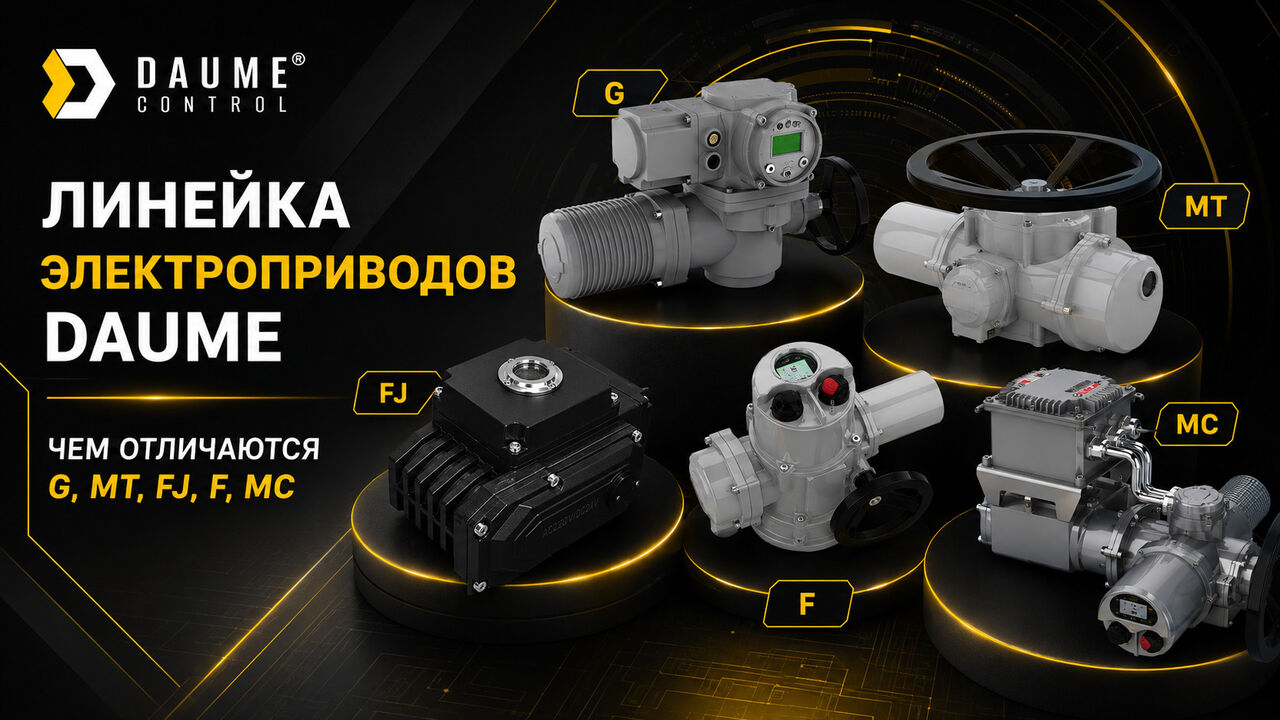

Линейка электроприводов DAUME: чем отличаются FJ, F, МТ, G, MC и PWG

Содержание

1. Зачем шесть разных серий вместо одной универсальной
2. Серия FJ: компактный вход в линейку
3. Серия F: рабочая лошадка для однооборотной арматуры
4. Серия МТ: основа для задвижек и вентилей
5. Серия G: точность и энергоэффективность на BLDC
6. Серия MC: отказобезопасность на суперконденсаторах
7. Редуктор PWG: когда мощности привода не хватает
8. Сводная таблица по всей линейке
9. Как выбрать серию: логика принятия решения
10. Вопросы и ответы

Зачем шесть разных серий вместо одной универсальной

Логичный вопрос: если DAUME производит электроприводы для одной и той же задачи — управления трубопроводной арматурой — зачем нужно шесть разных серий вместо одной универсальной модели?

Ответ в том, что «трубопроводная арматура» — очень широкое понятие. Малый шаровой кран на бытовой линии водоснабжения и многотонная задвижка магистрального нефтепровода технически не имеют почти ничего общего, кроме общего принципа «открыть/закрыть поток». Разный момент, разный тип движения (поворот на 90° или множество оборотов), разные требования к точности, разные бюджеты, разные условия эксплуатации.

Линейка DAUME построена по принципу специализации: каждая серия оптимальна для своего диапазона задач, а не является компромиссом «более-менее подходит для всего». Разберём, где именно проходят границы между сериями.

Серия FJ: компактный вход в линейку

Что это: компактный четвертьоборотный (однооборотный) электропривод для малых диаметров арматуры — шаровых кранов и дисковых затворов DN 15–80.

Для чего: там, где нужен базовый электропривод для небольшой арматуры без избыточного функционала — узлы учёта, малые технологические линии, локальные точки управления в системах вентиляции, отопления, ЖКХ.

Ключевая характеристика: момент от 10 до 100 Н·м, компактные габариты, бюджетное решение по сравнению со старшими сериями.

Когда FJ недостаточно: если диаметр арматуры превышает DN 80 или момент выходит за пределы 100 Н·м — нужна серия F.

→ Компактный электропривод DAUME серия FJ

Серия F: рабочая лошадка для однооборотной арматуры

Что это: промышленный однооборотный электропривод для DN 40–400: шаровые краны, дисковые затворы, поворотные заслонки среднего и крупного диаметра.

Для чего: основное решение для четвертьоборотной арматуры на промышленных объектах — нефтегаз, водоснабжение, энергетика. Есть в общепромышленном исполнении (управление от внешнего шкафа) и интеллектуальном (встроенный блок управления, MODBUS RTU, PROFIBUS DP).

Ключевая характеристика: момент 50–1600 Н·м, степень защиты от IP65 до IP69K, рабочий диапазон −60…+70 °C, совместимость по ISO 5211 с большинством стандартной арматуры, включая аналоги AUMA SQ.

Когда F недостаточно: для арматуры DN 400+ с моментом выше 1600 Н·м нужен либо редуктор PWG в паре с приводом, либо переход на серию G с максимальным моментом.

→ Однооборотный электропривод DAUME серия F

Серия МТ: основа для задвижек и вентилей

Что это: многооборотный электропривод для арматуры, где шпиндель совершает множество оборотов при полном ходе, — задвижки, вентили, регулирующие клапаны с линейным перемещением затвора.

Для чего: основная серия для магистральных трубопроводов, насосных станций, тепловых сетей — везде, где стоит классическая клиновая или шиберная задвижка.

Ключевая характеристика: момент 30–3000 Н·м, общепромышленное и интеллектуальное исполнение, прямой функциональный аналог AUMA SA по присоединению ISO 5210.

Когда МТ недостаточно: для сверхкрупной арматуры (DN 400+ при высоком давлении) момента типовой МТ не хватает — тогда добавляется редуктор PWG.

→ Многооборотный электропривод DAUME серия МТ

Серия G: точность и энергоэффективность на BLDC

Что это: привод на бесщёточном двигателе постоянного тока (BLDC) с абсолютным энкодером — принципиально другая электротехническая платформа по сравнению с асинхронными сериями F и МТ.

Для чего: там, где важна высокая точность позиционирования (регулирующая арматура), сниженное энергопотребление на большом парке приводов, либо автономное питание от солнечной панели на удалённых объектах без стационарной сети.

Ключевая характеристика: момент 100–450 Н·м на валу (с коническим редуктором RT — до 15 000 Н·м), точность управления ~0,1%, время отклика 50–150 мс, работа от 12–72 В постоянного тока или переменного тока 110–600 В, поддержка HART, MODBUS RTU/TCP, PROFIBUS, CANopen, EtherNet/IP.

Когда G избыточна: для типовой запорной арматуры без задач точного регулирования переплата за BLDC-платформу не окупается — здесь достаточно серий F или МТ.

→ Электропривод с регулировкой скорости DAUME серия G

Серия MC: отказобезопасность на суперконденсаторах

Что это: электропривод со встроенным блоком аварийного питания на суперконденсаторах — при пропадании основного электроснабжения привод самостоятельно доводит арматуру до заданного безопасного положения без внешнего источника энергии.

Для чего: аварийная отсечка на нефтегазовых объектах, противопожарные системы, головные задвижки водоводов — везде, где потеря управления арматурой при отключении электричества недопустима, а строить пневматическую инфраструктуру с пружинным возвратом нецелесообразно.

Ключевая характеристика: суперконденсаторный накопитель не деградирует от циклов заряда-разряда и сохраняет работоспособность на морозе — в отличие от классических аккумуляторных решений резервного питания.

Когда MC избыточна: для арматуры без требований отказобезопасности при потере сети — переплата за резервный блок питания не нужна.

→ Серия MC — электропривод с накопителем энергии → Подробнее о принципе работы: Электроприводы серии MC с суперконденсаторами

Редуктор PWG: когда мощности привода не хватает

Что это: не самостоятельный привод, а редуктор, устанавливаемый между электроприводом (МТ или F) и арматурой для увеличения крутящего момента.

Для чего: тяжёлая арматура большого диаметра — задвижки и краны DN 400 и выше на магистральных трубопроводах, где момента даже топовой модели серии МТ или F недостаточно.

Ключевая характеристика: увеличение момента до 30 000 Н·м, передаточное число от 10:1 до 1500:1, совместим и с четвертьоборотной, и с многооборотной арматурой, присоединение по ISO 5210/5211 с обеих сторон (к приводу и к арматуре).

→ Редуктор PWG

Сводная таблица по всей линейке

Как выбрать серию: логика принятия решения

Двигайтесь по следующим вопросам последовательно:

1. Тип движения арматуры. Задвижка/вентиль с множеством оборотов шпинделя → МТ. Кран/затвор с поворотом на 90° → F или FJ.

2. Диаметр и момент. Для F и FJ: диаметр до 80 мм и момент до 100 Н·м → FJ; больше → F. Если момент любой серии не покрывает потребность арматуры — добавляется PWG.

3. Нужна ли точность регулирования или автономность питания? Если арматура регулирует поток, а не просто открывается/закрывается, либо объект не подключён к стационарной сети — рассматривайте серию G.

4. Критична ли работоспособность при потере сети? Если да — серия MC (в комбинации с базовой платформой F или МТ).

5. Момент выше 1600–3000 Н·м? Добавляется редуктор PWG к приводу МТ или F.

Если задача не укладывается однозначно в одну серию — опишите тип арматуры, диаметр, давление и условия эксплуатации, наши инженеры подберут точную комбинацию.

Вопросы и ответы

Можно ли комбинировать серии — например, G с редуктором PWG? Да, серия G совместима с редуктором PWG для получения повышенного момента при сохранении точности позиционирования BLDC-платформы.

Есть ли серия MC на базе однооборотного привода F, а не только МТ? Уточняйте конкретное исполнение при заказе — резервный блок на суперконденсаторах интегрируется как с многооборотной, так и с однооборотной базовой платформой в зависимости от задачи объекта.

Какая серия наиболее универсальна для среднего промышленного объекта без специфических требований? Для типовых задач запорной арматуры — серии F (краны/затворы) и МТ (задвижки/вентили) в общепромышленном исполнении. Это наиболее отработанные и экономически обоснованные решения для большинства объектов.

Если сомневаюсь между сериями — с чего начать разговор с менеджером? Достаточно указать: тип арматуры (задвижка/кран/затвор/клапан), DN, рабочее давление и среду, требования к управлению (простое открыть/закрыть или регулирование), условия эксплуатации (температура, степень защиты). Остальное поможем определить мы.

Отличаются ли гарантия и сроки поставки между сериями? Гарантия единая — 24 месяца на всю линейку. Сроки поставки отличаются: типовые модели FJ, F, МТ обычно есть на складе, серии G, MC и нестандартные исполнения PWG чаще поставляются под заказ — уточняйте при обращении.

Не уверены, какая серия DAUME подходит именно вашей задаче? Опишите арматуру и условия эксплуатации — подберём конкретную модель и, если нужно, комбинацию с редуктором PWG.
