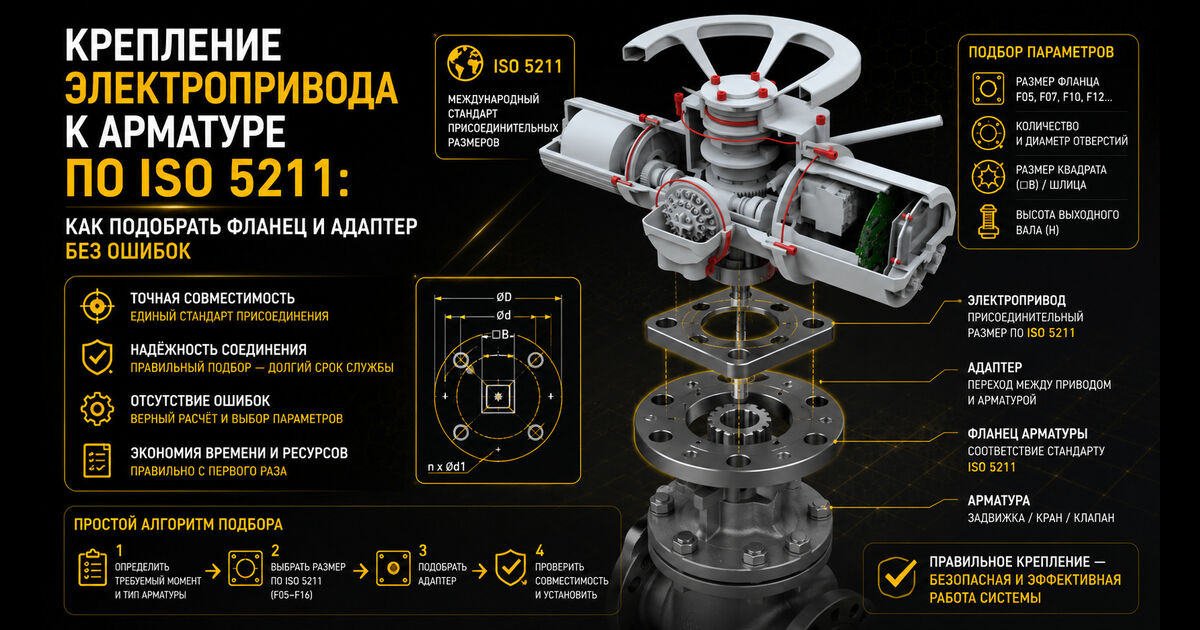

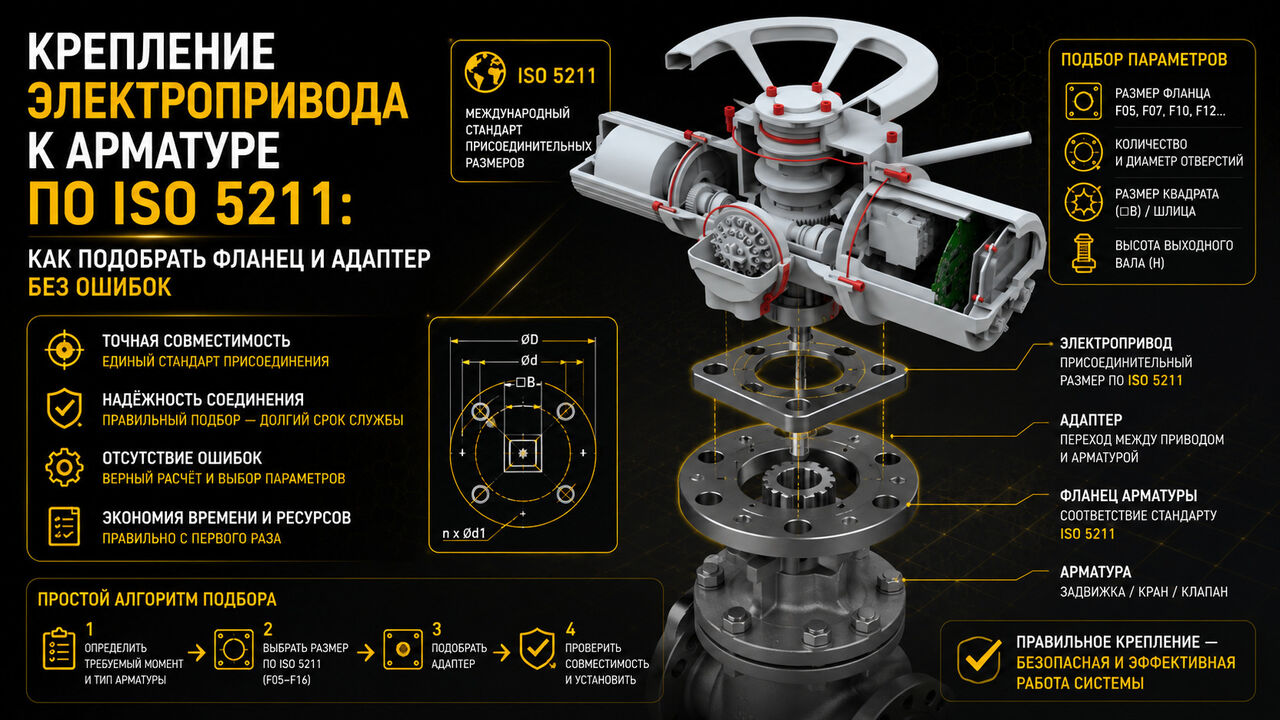

Крепление электропривода к арматуре по ISO 5211: как подобрать фланец и адаптер без ошибок
Фланец электропривода и ответный фланец арматуры совместимы, если они выполнены по одному типоразмеру стандарта ISO 5211 (для четвертьоборотной арматуры) или ISO 5210 (для многооборотной арматуры), а форма и размер приводного элемента — квадрата или кулачка — совпадают у обеих деталей. Если типоразмеры отличаются, используется переходной адаптер, который согласует посадочные размеры без замены самой арматуры.
Что регулирует ISO 5211 и чем он отличается от ISO 5210
ISO 5211 «Industrial valves — Part-turn valve actuator attachments» устанавливает присоединительные размеры для неполноповоротных (четвертьоборотных) приводов — тех, что управляют шаровыми кранами и дисковыми затворами. ISO 5210 «Multi-turn valve actuator attachments» — параллельный стандарт для многооборотных приводов, применяемых на задвижках и вентилях с ходовым штоком. В России оба стандарта учтены в ГОСТ Р 55510-2013 «Арматура трубопроводная. Приводы вращательного действия. Присоединительные размеры», который является национальным неэквивалентным аналогом (NEQ) обоих документов ISO.
Разделение принципиально: перепутать привод под ISO 5211 и ISO 5210 нельзя даже при формально похожем диаметре фланца, поскольку у них разная геометрия посадочного гнезда и разный тип соединения выходного вала — квадрат, кулачок или прямоугольный хвостовик.
Типы присоединений для многооборотных приводов по ГОСТ Р 55510-2013
Для многооборотных приводов российский стандарт выделяет присоединения МЧ, АЧ (выполнены в виде квадратных головок) и МК, АК, Б, В, Г, Д (выполнены в виде кулачков). Тип присоединения указывается в паспорте привода и в документации на арматуру — сверка выполняется по буквенному обозначению, а не только по посадочному диаметру.
Типоразмеры фланцев ISO 5211 для четвертьоборотных приводов
Ряд типоразмеров F03–F60 (и далее F80, F100 — для очень крупной арматуры) определяет диаметр окружности расположения крепёжных отверстий (PCD), резьбу под болты и их количество. Чем больше номер, тем выше допустимый крутящий момент и крупнее посадочное место.
| Типоразмер | Диаметр окружности отверстий (PCD), мм | Резьба крепежа | Количество отверстий |
|---|---|---|---|
| F03 | 36 | М5 | 4 |
| F04 | 42 | М5 | 4 |
| F05 | 50 | М6 | 4 |
| F07 | 70 | М8 | 4 |
| F10 | 102 | М10 | 4 |
| F12 | 125 | М12 | 4 |
| F14 | 140 | М16 | 4 |
| F16 | 165 | М20 | 4 |
| F25 | 254 | М16 | 8 |
| F30 | 298 | М20 | 8 |
| F35 | 356 | М30 | 8 |
| F40 | 406 | М36 | 8 |
| F48 | 483 | М36 | 12 |
| F60 | 603 | М36 | 20 |
Помимо PCD и резьбы, стандарт задаёт для каждого типоразмера максимальный допустимый крутящий момент на фланце — эта величина ограничивает, какой привод по мощности можно устанавливать на конкретное посадочное место, даже если геометрически он подходит. Проверять момент нужно всегда: подбор привода только по совпадению фланца без расчёта момента — частая ошибка при замене оборудования.
Как определить фланец на действующей арматуре
- Найдите маркировку на корпусе арматуры или в паспорте — тип присоединения (F05, F07, F10 и т. д.) обычно указывается производителем напрямую.
- Если маркировки нет, измерьте диаметр окружности крепёжных отверстий (PCD) штангенциркулем и сверьте с табличными значениями.
- Определите количество отверстий и резьбу — при совпадающем PCD, но разном числе отверстий или шаге резьбы фланцы не взаимозаменяемы.
- Замерьте размер и форму приводного элемента: сторону квадрата (например, 14×14, 22×22, 36×36 мм) или геометрию кулачка/паза.
- Сверьте наружный диаметр центрирующего пояска (спигота) — он обеспечивает соосность привода и штока арматуры и должен точно входить в ответное гнездо.
Типичные ошибки при подборе фланца
- Ориентация только на диаметр отверстия под шток без проверки диаметра болтовой окружности.
- Игнорирование максимального момента, допустимого для типоразмера фланца.
- Смешение размерных рядов ISO 5211 и MSS SP-101 (американский аналог с дюймовой резьбой UNC) — визуально похожие фланцы несовместимы по резьбе крепежа.
- Установка привода с квадратом меньшего размера, чем шток арматуры, без переходной втулки — соединение получает люфт и ускоренный износ.
Когда нужен переходной адаптер
Адаптер применяется, если типоразмер фланца электропривода не совпадает с ответным присоединением арматуры — например, при замене привода одного производителя на привод другого, либо при переходе с российского присоединения по ОСТ 26-07-763-73 на международный ряд ISO 5211/ISO 5210 и обратно. Адаптер представляет собой переходную плиту с одной стороны под фланец привода, с другой — под фланец арматуры, и вставку, согласующую размер и форму приводного вала (квадрат, кулачок) со штоком.
При подборе адаптера учитывайте:
- соответствие обоих присоединяемых типоразмеров паспортным данным привода и арматуры;
- максимальный крутящий момент адаптера — он не должен быть ниже расчётного момента, необходимого для управления арматурой;
- материал и класс прочности крепежа переходной плиты, особенно для арматуры большого диаметра под высоким давлением;
- совпадение направления вращения и рабочего хода (угол поворота 90° для четвертьоборотной арматуры, число оборотов — для многооборотной).
ISO 5211 в приводах DAUME
Электроприводы DAUME Control ориентированы на международные присоединительные размеры, в том числе по ISO 5211. Это позволяет в ряде случаев монтировать приводы DAUME на арматуру, изначально рассчитанную под приводы других производителей, работающих по тому же стандартному ряду, без изготовления нестандартных переходных деталей. Точный типоразмер фланца, вариант приводного элемента, а также возможность исполнения по ISO 5210 или по присоединению ОСТ 26-07-763-73 для конкретной серии и типоразмера привода необходимо уточнять по паспорту изделия или у технической поддержки поставщика — эти параметры зависят от конкретной модели и передаточного числа редуктора.
Порядок действий при замене привода на арматуре
- Определите тип и типоразмер фланца демонтируемого привода и ответного присоединения на арматуре.
- Рассчитайте требуемый крутящий момент для арматуры на рабочем давлении.
- Подберите новый привод, у которого номинальный момент соответствует расчётному, а типоразмер фланца совпадает с арматурой либо доступен переходной адаптер.
- Проверьте совместимость приводного элемента (квадрат/кулачок) по размеру и форме.
- При использовании адаптера убедитесь, что его момент и класс прочности крепежа не станут ограничивающим звеном цепи привод — арматура.
Такой порядок исключает ситуацию, когда привод физически устанавливается на фланец, но не может создать необходимый момент из-за ограничений адаптера или несовпадения приводного элемента со штоком.
