Электроприводы для систем водоснабжения и ЖКХ: как выбрать и что учесть
Содержание
- Особенности применения электроприводов в ЖКХ и водоснабжении
- Типы арматуры и приводов в системах водоснабжения
- Ключевые требования к приводам для ЖКХ
- Степень защиты и климатическое исполнение
- Управление и диспетчеризация
- Энергопотребление и резервное питание
- Типовые схемы применения
- Критерии выбора: чек-лист для проектировщика
- Электроприводы DAUME в системах ЖКХ
- Вопросы и ответы
Особенности применения электроприводов в ЖКХ и водоснабжении
Сфера ЖКХ — одна из самых требовательных к надёжности автоматизации. Отказ привода на задвижке питающего водовода насосной станции в морозную ночь — это не просто остановка технологического процесса. Это потенциальная авария на объекте жизнеобеспечения с последствиями для нескольких тысяч людей.
При этом бюджеты на оборудование в ЖКХ традиционно ограничены, условия эксплуатации суровые, а квалификация обслуживающего персонала варьируется от высокой до минимальной. Это формирует набор требований, которые редко встречаются в других отраслях одновременно: высокая надёжность + простота эксплуатации + приемлемая стоимость.
Ещё одна особенность — режим работы. Большинство задвижек на водопроводе работают в позиционном режиме: полностью открыто или полностью закрыто. Привод срабатывает редко — иногда раз в несколько месяцев — но должен сработать безотказно в любой момент, в том числе после длительного простоя в мороз.
Типы арматуры и приводов в системах водоснабжения
Задвижки на магистральных и распределительных водоводах
Самый распространённый тип арматуры в водоснабжении — клиновые задвижки DN 50–500. Для их автоматизации используются многооборотные приводы (серия МТ), так как шпиндель задвижки совершает от нескольких до десятков оборотов для полного хода.
Основные параметры подбора: диаметр DN, рабочее давление PN, требуемый крутящий момент. О методике расчёта момента подробно написано в нашей статье «Как рассчитать крутящий момент для электропривода».
Шаровые краны на вводах и переключениях
На водомерных узлах, ответвлениях к зданиям, узлах учёта применяются шаровые краны DN 15–150 с однооборотными приводами (серия FJ для малых диаметров, серия F для DN 50–150). Поворот на 90° за 10–30 секунд — стандартное требование.
Дисковые затворы на байпасах и насосах
На обвязке насосных агрегатов, линиях байпасов, сетях технической воды применяются дисковые поворотные затворы с однооборотными приводами. Требования аналогичны шаровым кранам, при этом момент управления обычно ниже.
Регулирующие клапаны на ЦТП и теплоузлах
В тепловых пунктах (ЦТП, ИТП) применяются регулирующие клапаны с позиционными приводами, работающими от сигнала 4–20 мА или 0–10 В. Это отдельная задача — плавное регулирование расхода, а не позиционное открытие/закрытие.
Ключевые требования к приводам для ЖКХ
1. Надёжность при редких срабатываниях
Задвижка на аварийном байпасе может не работать месяцами и должна сработать в момент аварии. Это требование к:
- качеству и долговечности смазки в редукторе (не должна деградировать при простое)
- отсутствию прикипания арматуры — привод должен иметь достаточный момент страгивания с запасом
- устойчивости изоляции обмоток к конденсату при длительном простое
Специальная синтетическая смазка в приводах DAUME не расслаивается и сохраняет рабочие свойства при простое до нескольких лет.
2. Ручное управление
На всех объектах ЖКХ обязательно наличие ручного маховика для управления арматурой при отключении электроэнергии или отказе привода. Маховик должен автоматически отключаться при подаче электропитания, чтобы не создавать опасности для обслуживающего персонала.
3. Местная и дистанционная индикация положения
Диспетчер должен видеть состояние арматуры на щите управления. Минимально необходимо: два дискретных сигнала «открыто» / «закрыто». Для объектов с диспетчеризацией — аналоговый сигнал 4–20 мА для передачи текущего положения затвора.
4. Защита от несанкционированного управления
На ответственных объектах (водозаборы, магистральные задвижки) требуется блокировка местного управления с возможностью перевода в режим «только дистанционное управление». Это защищает от случайного или несанкционированного переключения арматуры обслуживающим персоналом.
5. Тепловая защита двигателя
Встроенная защита от перегрева (термистор или биметаллическое реле) обязательна. Особенно актуально для небольших насосных станций без постоянного персонала, где перегрев привода при заклинивании арматуры никто не заметит вовремя.
Степень защиты и климатическое исполнение
Для объектов ЖКХ требования к защите определяются местом установки.
Технические помещения (насосные залы, тепловые пункты): IP65 — минимально достаточно. Риски: конденсат, брызги воды при обслуживании трубопроводов, пыль.
Наружная установка (наземные задвижечные колодцы, открытые площадки): IP67. Дождь, снег, весенние паводки — кратковременное затопление возможно.
Подземные камеры и колодцы: IP67 при периодическом затоплении, IP68 при постоянном нахождении у уровня грунтовых вод.
Подробнее о выборе степени защиты по условиям установки читайте в нашей статье «Степени защиты IP для электроприводов: IP65, IP67, IP68, IP69».
Климатическое исполнение для Сибири. Красноярский край, Иркутская область, Якутия — температуры зимой опускаются ниже –40 °C. Стандартные приводы с нижней границей –20 °C здесь не подходят. Исполнение У1 (до –60 °C) с холодостойкой синтетической смазкой — обязательное требование для уличных и подземных объектов в Сибири.
Управление и диспетчеризация
Современные системы ЖКХ всё активнее переходят на централизованную диспетчеризацию. Привод должен интегрироваться в общую систему мониторинга.
Дискретное управление (классика)
Три провода управления: «открыть», «закрыть», «стоп» — плюс два сигнала обратной связи «открыто»/«закрыто». Простая и надёжная схема, работает с любым контроллером или щитом управления. Не требует программирования. Подходит для большинства объектов ЖКХ без сложной автоматизации.
Аналоговое управление (регулирование)
Для регулирующих клапанов: сигнал задания 4–20 мА на вход, сигнал обратной связи 4–20 мА — с выхода. Привод отрабатывает заданное положение с точностью ±1–2% от полного хода. Используется в ЦТП, на погодозависимой автоматике, в узлах смешения.
Промышленные протоколы (MODBUS, PROFIBUS)
Для крупных объектов с SCADA-системой: привод подключается в сеть по протоколу MODBUS RTU или PROFIBUS DP. По одному кабелю передаётся всё: команды управления, текущее положение, данные о моменте, температуре двигателя, журнал ошибок. Существенно упрощает монтаж (один кабель вместо многожильного), повышает возможности диагностики.
Интеллектуальные исполнения приводов DAUME (серии с буквой «E» в маркировке) поддерживают MODBUS RTU в стандартной комплектации.
Энергопотребление и резервное питание
Энергопотребление
Многооборотные приводы для задвижек DN 50–200 потребляют в режиме хода 80–500 Вт в зависимости от момента и скорости. В режиме ожидания — единицы ватт на схему управления и индикацию.
Для проектирования электрощита важно учитывать пусковой ток (5–8 кратный к номинальному) при выборе автоматических выключателей и предохранителей.
Резервное питание
На ответственных объектах (головные насосные станции, аварийные задвижки) требуется возможность управления приводом при отключении основного питания. Варианты:
ИБП (UPS). Непрерывное питание на время срабатывания. Подходит для небольших приводов мощностью до 500 Вт. Достаточно одного цикла открытие/закрытие за время работы от аккумулятора.
Дизельный генератор. Для крупных объектов с несколькими мощными приводами. Время запуска генератора — 10–30 секунд; критичные задвижки должны успевать встать в безопасное положение или оставаться в текущем.
Пружинный возврат. Специальная конструкция привода со встроенной пружиной, обеспечивающей аварийное закрытие (или открытие) при потере питания. Актуально для противопожарных систем и аварийного отключения.
Типовые схемы применения

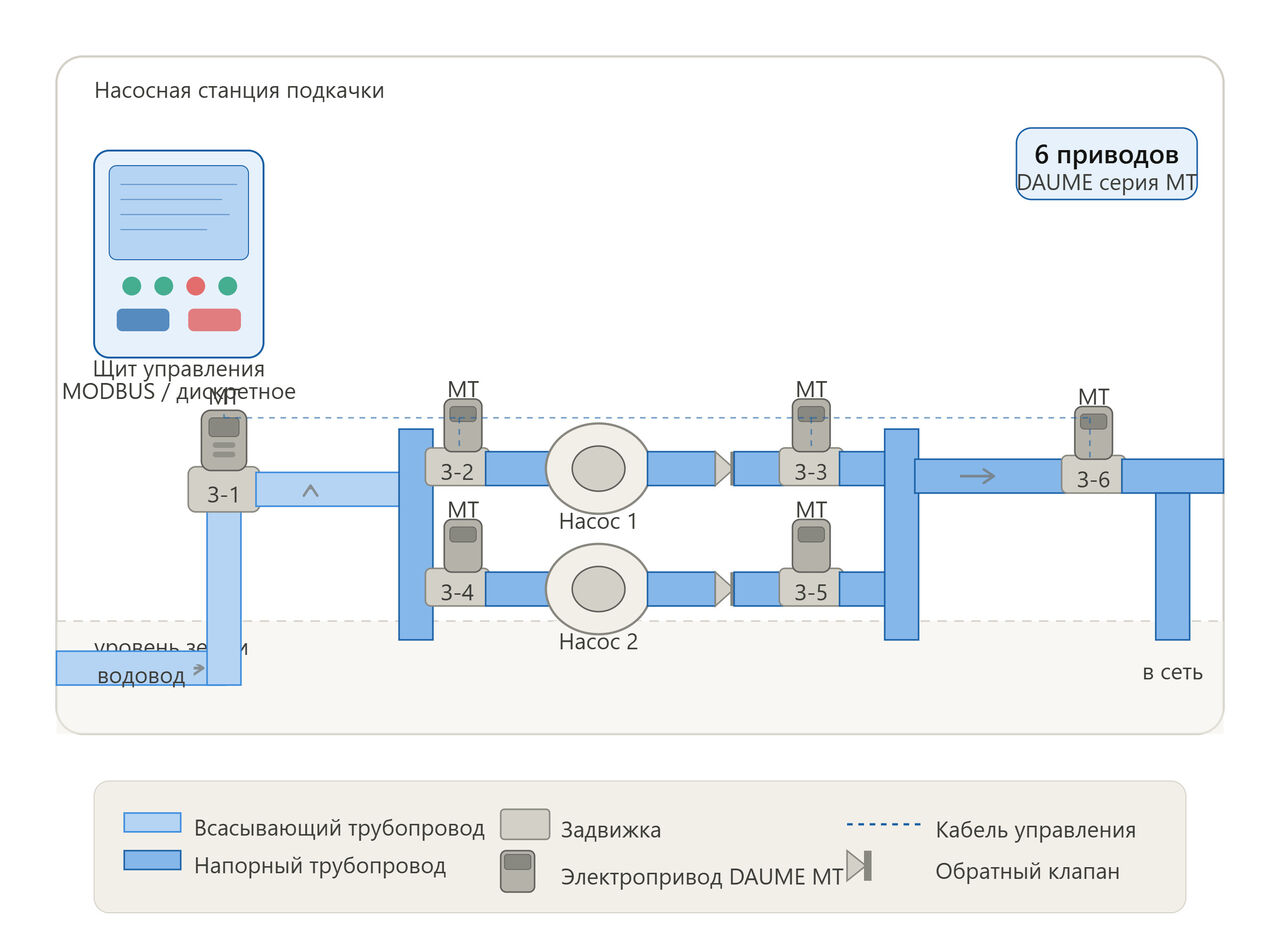

Насосная станция подкачки
Типовой состав автоматики: задвижки на всасе и напоре каждого насоса (DN 100–200, многооборотные приводы), обратный клапан, задвижка на общем коллекторе. Управление: местный щит + дистанционное от АУПТ или диспетчерского пункта. Диспетчеризация по MODBUS или дискретным сигналам.
Особенность: приводы на всасе и напоре насоса связаны логически — нельзя запустить насос без предварительного открытия задвижки. Это реализуется в программе контроллера или щита управления.
Водозаборный узел
Задвижки DN 200–400 на скважинах или водозаборе. Многооборотные приводы с высоким моментом (500–1500 Н·м). Режим работы — редкий, но критичный. Требования: исполнение до –60 °C, IP67/IP68, резервное питание, сигнализация положения на диспетчерский пункт.
Центральный тепловой пункт (ЦТП)
Смешанный состав: запорные задвижки на входе/выходе (многооборотные), регулирующие клапаны на теплообменниках и системах ГВС (однооборотные с аналоговым управлением). Температурный режим: помещение отапливаемое, IP65 достаточно, но влажность высокая — конденсат неизбежен.
Критерии выбора: чек-лист для проектировщика
Перед заказом электропривода для объекта ЖКХ проверьте следующие параметры:
Арматура:
- Тип (задвижка, кран, затвор, клапан)
- DN и PN
- Требуемый момент управления (из паспорта арматуры)
- Число оборотов для полного хода (для многооборотных)
- Присоединение по ISO 5210 / ISO 5211 (фланец и тип вала)
Условия установки:
- Место: помещение / улица / колодец / подземная камера
- Степень защиты IP (по месту установки)
- Минимальная рабочая температура
- Наличие агрессивных сред (хлор, сероводород и др.)
Электрические параметры:
- Напряжение питания: 220 В или 380 В
- Наличие резервного питания
- Допустимый пусковой ток (выбор автомата защиты)
Управление и сигнализация:
- Тип управления: дискретное / аналоговое / сетевой протокол
- Требования к обратной связи: дискретная («открыто»/«закрыто») или аналоговая (4–20 мА)
- Необходимость блокировки местного управления
Требования надёжности:
- Частота срабатывания (ежедневно / раз в месяц / аварийный резерв)
- Время полного хода (стандартное или ускоренное)
- Необходимость пружинного возврата
Электроприводы DAUME в системах ЖКХ
Серия DAUME MT (многооборотные) и F/FJ (однооборотные) применяется на объектах водоснабжения, водоотведения и теплоснабжения по всей России.
Ключевые преимущества для ЖКХ:
- Исполнение от –60 °C до +70 °C в стандартной комплектации — без дополнительного обогрева
- Степени защиты IP65 / IP67 / IP68 / IP69K
- Смазка редуктора не требует замены в течение всего срока эксплуатации
- Гарантия 24 месяца
- Поставка со склада в Красноярске в течение 1–5 рабочих дней
- Бесплатный подбор и расчёт момента инженерами компании
Для подбора конкретной модели укажите тип и DN арматуры, условия монтажа и требования к управлению — мы подготовим техническое предложение.
Вопросы и ответы
Можно ли использовать стандартный привод с нижней границей –20 °C в Красноярске? Не рекомендуется для наружных объектов. При температурах ниже –20 °C вязкость смазки резко возрастает, пусковой момент двигателя снижается из-за падения напряжения на длинных кабелях, а уплотнения теряют эластичность. Риск отказа при первой попытке срабатывания в мороз высок. Используйте исполнение до –60 °C.
Как долго привод может находиться без срабатывания? Качественные приводы с синтетической смазкой сохраняют работоспособность без срабатывания в течение нескольких лет. Тем не менее рекомендуется проводить контрольное срабатывание (один полный цикл открытие/закрытие) не реже одного раза в квартал и фиксировать его в журнале обслуживания.
Нужен ли шкаф управления отдельно от привода? Это зависит от исполнения привода. Базовые приводы имеют только клеммную коробку и требуют отдельного щита управления с пускателями и защитой. Интеллектуальные исполнения с встроенным блоком управления (DAUME серия E) содержат всю электронику внутри корпуса привода и требуют только кабель питания и сигнальный кабель — никакого отдельного щита.
Что делать, если арматура прикипела после долгого простоя? Не подавать на привод управляющую команду без предварительной разработки арматуры вручную. Принудительный электрический пуск на заклинившую арматуру — прямой путь к срабатыванию муфты ограничения момента и остановке привода, а в худшем случае к перегрузке и отказу двигателя. Разработайте арматуру маховиком, убедитесь в свободном ходе — затем подавайте электрическую команду.
Нужна помощь в подборе электроприводов для вашего объекта ЖКХ? Оставьте заявку — наши инженеры проконсультируют и подготовят спецификацию бесплатно.
Теги: электропривод, водоснабжение, ЖКХ, насосная станция, задвижка, водоканал, DAUME, автоматизация водоснабжения
