Электропривод для шарового крана и дискового затвора: как выбрать и не ошибиться

Содержание

1. Какой привод нужен крану и затвору: однооборотный
2. Пять параметров выбора
3. Крутящий момент: главный параметр
4. Присоединение ISO 5211: фланец и вал
5. Время хода: когда важна скорость
6. Таблица подбора привода по DN арматуры
7. Отличия подбора для крана и для затвора
8. Частые ошибки при покупке
9. Серии DAUME для кранов и затворов
10. Вопросы и ответы

Какой привод нужен крану и затвору: однооборотный

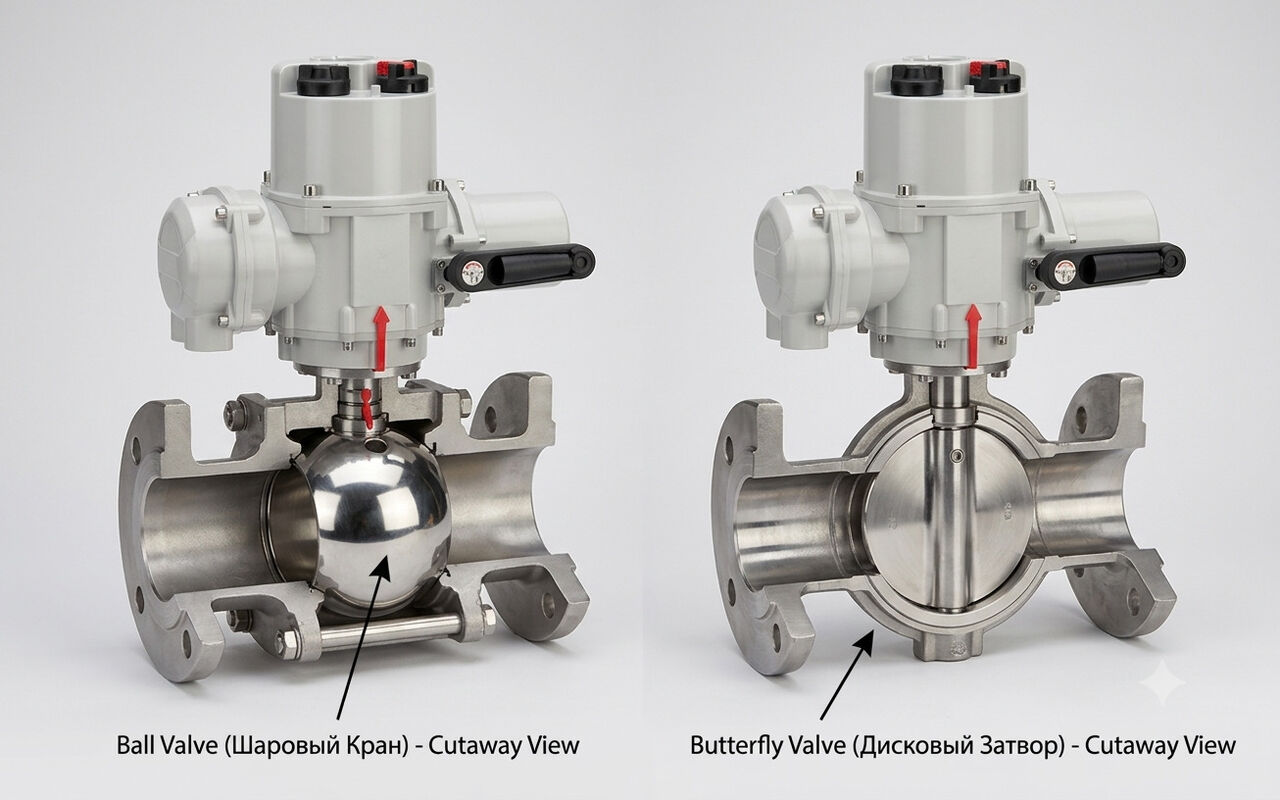

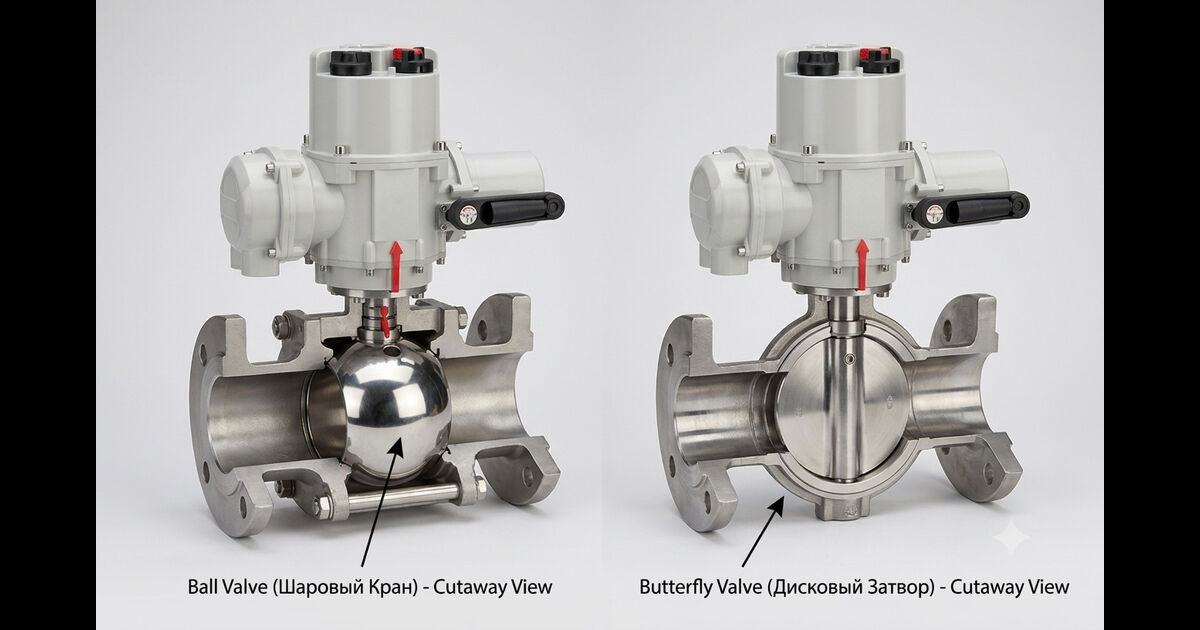

Шаровой кран и дисковый поворотный затвор управляются одинаково: затвор поворачивается на 90° от положения «открыто» до «закрыто». Для такой арматуры нужен однооборотный (четвертьоборотный) электропривод — он совершает поворот выходного вала на 90° (реже 120–180°) за фиксированное время.

Не путайте с многооборотным приводом: тот рассчитан на задвижки и вентили, где шпиндель делает десятки оборотов. Многооборотный привод на шаровой кран поставить нельзя без специального редуктора — и наоборот.

Проверка простая: если арматура управляется рычагом или бабочкой-рукояткой с поворотом на четверть оборота — вам нужен однооборотный привод.

Пять параметров выбора

Для правильного подбора однооборотного электропривода нужно знать пять вещей:

1. Крутящий момент арматуры — из паспорта или по расчёту
2. Присоединение — типоразмер фланца ISO 5211 (F05, F07, F10...) и профиль штока
3. Время хода — за сколько секунд затвор должен повернуться на 90°
4. Напряжение питания — 220 В или 380 В (реже 24 В)
5. Условия установки — степень защиты IP, диапазон температур

Разберём каждый по порядку.

Крутящий момент: главный параметр

Момент, необходимый для поворота крана или затвора, зависит от диаметра арматуры, перепада давления и конструкции уплотнений.

Откуда взять точное значение: из паспорта арматуры. Производитель всегда указывает момент управления для конкретного изделия при номинальном давлении.

Если паспорта нет — воспользуйтесь приближённой формулой:

M = ΔP × D³ × Cm

Где ΔP — перепад давления (МПа), D — диаметр затвора (м), Cm — коэффициент момента (0,03–0,09 для шаровых кранов, 0,015–0,06 для затворов).

Обязательно добавьте запас 25–40% к рассчитанному или паспортному значению. Причины: износ уплотнений со временем, отложения на затворе, работа при пониженном напряжении сети, мороз. Подробная методика с примерами — в нашей статье «Как рассчитать крутящий момент для электропривода».

Важный момент — страгивание. Момент отрыва затвора с места после длительного простоя выше момента хода на 30–80%. Особенно у кранов с уплотнениями из PTFE, которые «прилипают» к шару. Привод должен уверенно обеспечивать момент страгивания.

Присоединение ISO 5211: фланец и вал

Стандарт ISO 5211 определяет присоединение однооборотных приводов к арматуре: диаметр фланца, расположение крепёжных отверстий и размеры штока.

Типоразмеры фланцев ISO 5211

Профиль штока

Шток арматуры под привод бывает: квадрат (наиболее распространён, размеры 9×9, 11×11, 14×14, 17×17, 22×22 мм), двойной лыска (звёздочка), шпоночный вал.

Выходной вал привода должен точно соответствовать штоку арматуры. Если у крана шток 14×14 мм, а у привода посадка 17×17 — потребуется переходная втулка. Втулки — стандартная комплектация, но лучше сразу заказать привод с нужной посадкой.

На современной арматуре часто указаны оба параметра сразу: например «F07/F10, квадрат 14×14» — это значит, фланец сверлён под оба типоразмера, шток 14 мм.

Время хода: когда важна скорость

Стандартное время поворота на 90° для промышленных приводов — 15–60 секунд в зависимости от типоразмера. Для большинства применений (водоснабжение, отопление, общепромышленные задачи) этого достаточно.

Когда времени хода нужно уделить внимание:

Гидроудар. На длинных трубопроводах с большим расходом быстрое закрытие крана вызывает гидроудар — скачок давления, способный разрушить трубопровод. Для таких систем выбирают привод с медленным ходом (60–120 секунд) или настраиваемой скоростью. Приводы DAUME серии G с регулировкой скорости решают эту задачу штатно.

Аварийное отсечение. Противопожарные системы и аварийная отсечка требуют, наоборот, быстрого закрытия — 5–15 секунд. Уточняйте требования норм для вашей системы.

Регулирование. Если кран или затвор работает в режиме регулирования потока (не просто открыт/закрыт), нужен привод с позиционером и аналоговым управлением 4–20 мА.

Таблица подбора привода по DN арматуры

Ориентировочные значения для стандартных условий (PN16, температура до +50 °C, вода). Для точного подбора используйте паспортный момент арматуры.

Шаровые краны (стандартный проход)

Дисковые поворотные затворы (центрические, PN10/16)

Отличия подбора для крана и для затвора

Шаровой кран имеет более высокий момент страгивания из-за большой площади контакта шара с сёдлами. График момента по ходу: пик в начале (отрыв), спад в середине, небольшой рост при посадке. Выбирайте привод по пиковому моменту.

Дисковый затвор (центрический) имеет более равномерный момент по ходу, но пик приходится на момент посадки диска в манжету — в конце закрытия. Затворы с эксцентриситетом (двух- и трёхэксцентриковые) имеют профиль ближе к шаровому крану.

Практическое следствие: для затворов чуть важнее правильная настройка отключения в положении «закрыто» — по моменту (посадка в манжету с усилием) или по положению (для металлических сёдел). Уточняйте тип уплотнения затвора: для мягкой манжеты — отключение по моменту, для металл-металл — по концевому выключателю.

Частые ошибки при покупке

Подбор «по DN» без учёта давления. Кран DN100 на PN16 и тот же кран на PN40 требуют разного момента — разница может быть двукратной. Всегда учитывайте рабочее давление.

Игнорирование момента страгивания. Привод, подобранный точно по моменту хода, не сможет сорвать кран с места после месяца простоя. Запас 25–40% обязателен.

Несовпадение штока. Заказали привод F10 — а шток арматуры 14×14 при посадке привода 17×17. Проверяйте оба параметра: фланец И шток.

Привод 220 В на объект с 380 В (и наоборот). Уточняйте доступное напряжение до заказа. Однофазные приводы 220 В удобнее для малых объектов, трёхфазные 380 В — стандарт промышленности, у них выше момент при том же габарите.

Экономия на степени защиты. Привод IP54 в затапливаемом колодце проживёт один паводок. Об уровнях защиты — в статье «Степени защиты IP для электроприводов».

Отсутствие ручного дублёра. Дешёвые приводы без ручного управления при отказе питания оставляют арматуру в текущем положении без возможности управления. Для ответственных систем ручной дублёр обязателен.

Серии DAUME для кранов и затворов

Серия FJ — компактный однооборотный привод для DN 15–80. Момент 10–100 Н·м, фланцы F03–F07, IP65/IP67, питание 220 В или 24 В. Оптимален для ЖКХ, вентиляции, малых технологических линий.

Серия F — промышленный однооборотный привод для DN 50–400. Момент 50–1600 Н·м, фланцы F07–F16, IP65–IP69K, 220/380 В, рабочая температура −60…+70 °C. Общепромышленное и интеллектуальное исполнение (MODBUS, PROFIBUS). Основное решение для водоканалов, нефтегаза, промышленности.

Серия G — привод с регулировкой скорости для плавного управления и защиты от гидроудара. Аналоговое управление 4–20 мА, погружное исполнение IP68.

Редуктор PWG — для тяжёлых затворов DN 300+ с моментом свыше 1600 Н·м, в паре с приводом серии F или МТ.

Все приводы совместимы с арматурой по ISO 5211, поставляются со склада в Красноярске за 1–5 рабочих дней, гарантия 24 месяца.

→ Подробнее: Однооборотный электропривод DAUME серия F → Компактная серия: Электропривод DAUME серия FJ

Вопросы и ответы

Можно ли поставить электропривод на кран, который сейчас с рукояткой? Да, если на кране есть монтажная площадка ISO 5211 (фланец с резьбовыми отверстиями сверху). Большинство промышленных кранов её имеют. Рукоятка снимается, привод устанавливается на её место. Если площадки нет — потребуется кронштейн-переходник.

Какой привод нужен для трёхходового крана? Для L- и T-образных трёхходовых кранов используются приводы с углом поворота 90° или 180° в зависимости от схемы переключения. Уточните схему потоков — подберём привод с нужным углом и настройкой промежуточных положений.

Чем отличается привод для затвора Баттерфляй от привода для крана? Конструктивно — ничем: оба однооборотные с ISO 5211. Разница только в требуемом моменте (у затвора обычно ниже при том же DN) и настройке отключения в закрытом положении.

Есть ли приводы с аккумулятором на случай отключения питания? Да, существуют исполнения с блоком аварийного питания (аккумулятор или суперконденсатор), которые доводят арматуру до заданного положения при пропадании сети. Уточняйте при заказе.

Сколько стоит электропривод для крана DN100? Стоимость зависит от момента, исполнения и типа управления. Отправьте заявку с параметрами арматуры — подготовим коммерческое предложение в течение рабочего дня.

Подбор привода для крана или затвора — бесплатно. Укажите DN, PN и тип арматуры — вышлем предложение с конкретной моделью.
