Диагностика и техническое обслуживание электроприводов для арматуры: полное руководство

Содержание

1. Почему важно обслуживать электропривод превентивно
2. Виды технического обслуживания: ТО-1, ТО-2, ТО-3
3. Диагностика электропривода: с чего начать
4. Таблица типовых неисправностей и их причин
5. Пошаговый алгоритм диагностики при отказе привода
6. Как проверить электропривод без специального оборудования
7. Регламент периодического обслуживания
8. Когда ремонт невозможен: критерии замены привода
9. Особенности обслуживания приводов DAUME
10. Вопросы и ответы

---

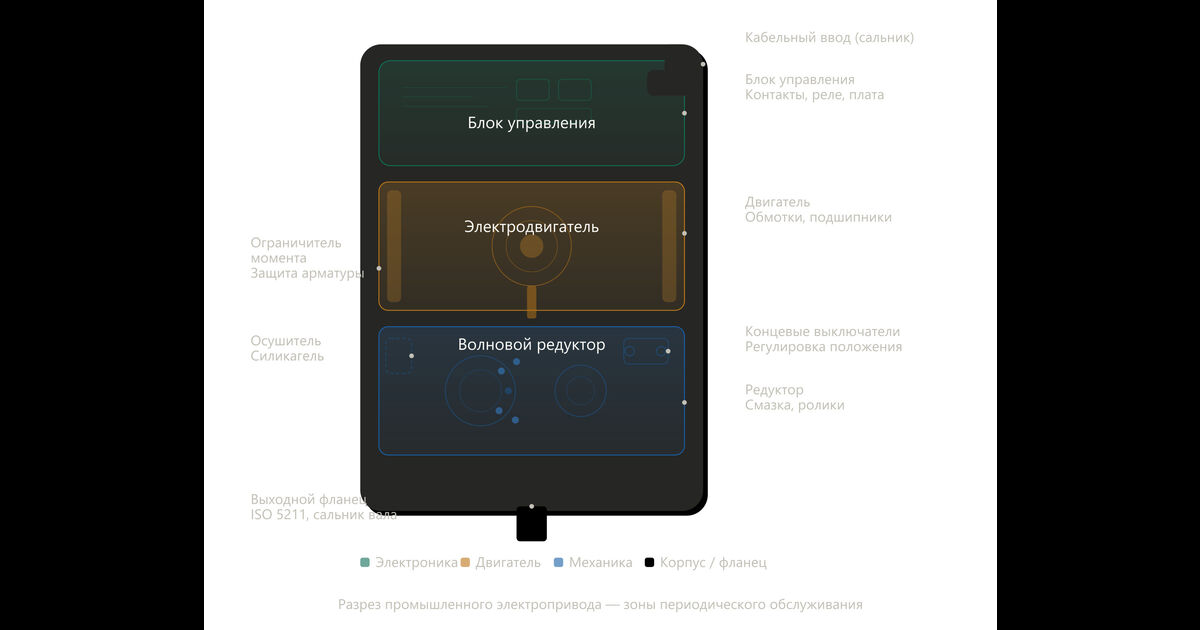

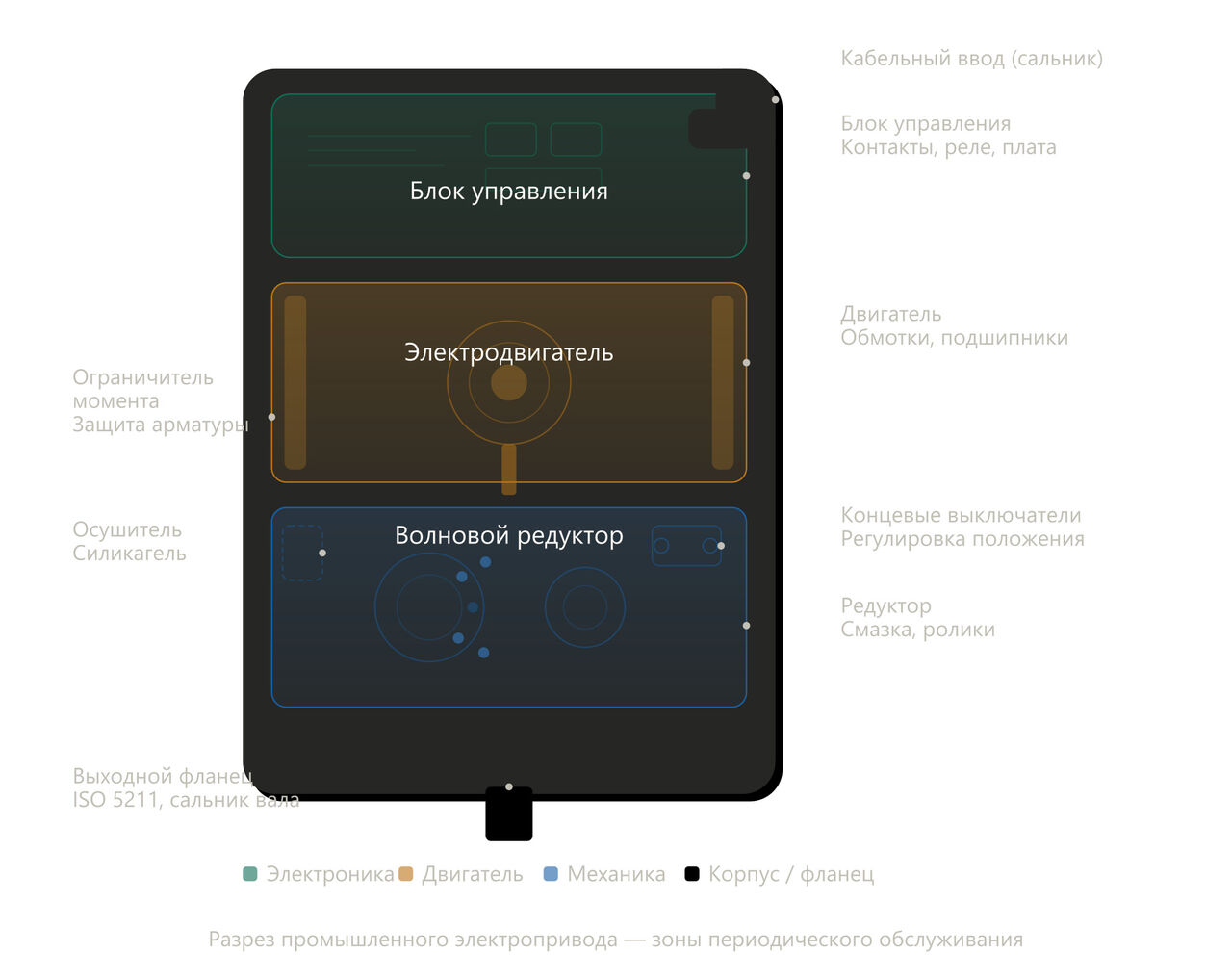

Почему важно обслуживать электропривод превентивно

Электропривод — один из немногих узлов трубопроводной системы, отказ которого в критический момент не просто останавливает технологический процесс, но может привести к аварийной ситуации. Задвижка на питательном трубопроводе котла, кран на нефтепроводе, затвор на системе пожаротушения — в каждом из этих случаев привод должен сработать с первого раза.

При этом большинство отказов электроприводов на объектах — предсказуемы и предотвратимы. По статистике сервисных инженеров:

• около 40% отказов — следствие нарушения регламента смазки и повышенного износа механики
• около 30% — электрические неисправности, связанные с коррозией контактов и нарушением изоляции
• около 20% — неправильная настройка ограничителей момента и концевых выключателей
• около 10% — производственные дефекты или механические повреждения

Три первые категории устраняются плановым обслуживанием. Это значит, что 90% отказов можно предотвратить.

---

Виды технического обслуживания: ТО-1, ТО-2, ТО-3

Большинство производителей электроприводов рекомендуют трёхуровневую систему технического обслуживания.

ТО-1 — плановый осмотр (ежеквартально или раз в полгода)

Проводится без разборки привода. Включает:

• визуальный осмотр корпуса: трещины, коррозия, целостность кабельных вводов
• проверку затяжки болтов крепления к арматуре и крышек корпуса
• осмотр уплотнений корпуса: кабельных сальников, крышки клеммной коробки
• контрольное срабатывание: открытие/закрытие с местного и дистанционного управления
• проверку индикации положения и сигнальных контактов
• очистку наружных поверхностей от пыли и грязи

Время проведения: 1–2 часа на один привод.

ТО-2 — расширенное обслуживание (раз в год или после 1000 циклов)

Включает все операции ТО-1, дополнительно:

• проверку и при необходимости регулировку ограничителей момента
• проверку и регулировку концевых выключателей положения
• измерение сопротивления изоляции обмоток двигателя (должно быть не менее 1 МОм)
• измерение тока холостого хода двигателя
• проверку состояния контактов пускателей и реле
• смазку подшипников (при наличии точек смазки)
• проверку и при необходимости замену осушителя (силикагеля) внутри корпуса

Время проведения: 3–6 часов на один привод.

ТО-3 — капитальное обслуживание (раз в 5 лет или по результатам ТО-2)

Проводится с частичной разборкой:

• разборка и промывка редуктора, замена смазки
• замена сальников и уплотнений
• осмотр зубчатых колёс и подшипников на предмет износа
• проверка и при необходимости замена конденсаторов в схеме управления
• функциональные испытания с имитацией нагрузки
• полная проверка и регулировка всех настраиваемых параметров

Время проведения: от 1 рабочего дня на привод. Обычно выполняется на сервисной базе.

---

Диагностика электропривода: с чего начать

При любой неисправности электропривода придерживайтесь следующего порядка диагностики:

1. Зафиксируйте симптомы. Запишите, что именно происходит: привод не реагирует на команду, реагирует, но не двигается, движется, но не доходит до конца хода, срабатывает защита. Это сужает круг возможных причин с десяти до двух-трёх.

2. Проверьте питание. Большинство «загадочных» отказов — это банальное отсутствие питания. Проверьте наличие напряжения на клеммах питания привода, целостность предохранителей, состояние автоматических выключателей в цепи управления.

3. Проверьте состояние сети. Пониженное напряжение (ниже –10% от номинального) — распространённая причина того, что привод не развивает нужного момента и встаёт на защиту. Измерьте напряжение непосредственно на клеммах привода под нагрузкой.

4. Осмотрите механическую часть. Прежде чем проверять электронику, убедитесь, что арматура механически не заклинена, шпиндель не сломан, соединительная муфта не срезана. Попробуйте открыть/закрыть арматуру вручную через маховик привода.

5. Считайте коды ошибок (для интеллектуальных приводов). Большинство современных приводов с электронным блоком управления хранят журнал ошибок. Обратитесь к инструкции по эксплуатации для расшифровки кодов.

---

Таблица типовых неисправностей и их причин

---

Пошаговый алгоритм диагностики при отказе привода

Ниже — универсальный алгоритм для случая, когда привод не выполняет команду из системы управления.

Шаг 1. Проверьте питание силовой цепи

Измерьте напряжение на клеммах питания электродвигателя. Для однофазных приводов: должно быть 220–240 В ±10%. Для трёхфазных: 380–400 В ±10%, при этом все три фазы должны присутствовать, перекос фаз не должен превышать 5%.

Если питание в норме — переходите к шагу 2. Если питания нет — проверьте предохранители, автоматы, шинопровод.

Шаг 2. Проверьте цепь управления

Подайте команду управления (открыть или закрыть) непосредственно с местной панели привода, обходя внешнюю систему управления. Если привод сработал — неисправность в цепи управления или в контроллере верхнего уровня, а не в самом приводе.

Если не сработал с местной панели — неисправность в самом приводе.

Шаг 3. Проверьте механику вручную

Отключите привод от электропитания. Переключите в режим ручного управления (маховик или рукоятка). Попробуйте повернуть арматуру вручную в обе стороны.

Если арматура не поворачивается вручную — механическая блокировка в арматуре или приводе. Возможно, прикипел шпиндель, срезалась шпонка, заклинил редуктор.

Если арматура поворачивается вручную легко — проблема в электрической части привода.

Шаг 4. Проверьте двигатель

Отключите двигатель от схемы управления, подайте питание напрямую. Если двигатель запустился — неисправна схема управления (пускатель, реле, контроллер). Если двигатель не запустился — обрыв обмотки, межвитковое замыкание или неисправный конденсатор (для однофазных).

Измерьте сопротивление обмоток омметром. Нормальное значение: несколько Ом. Бесконечность означает обрыв, ноль — короткое замыкание.

Измерьте сопротивление изоляции мегомметром (500 В). Должно быть не менее 1 МОм. Значение ниже 100 кОм указывает на критическое увлажнение или повреждение изоляции.

Шаг 5. Проверьте ограничители момента и концевые выключатели

Если двигатель работает, но привод не доходит до крайнего положения — скорее всего, неправильно выставлены концевые выключатели или сработала защита по моменту. Обратитесь к инструкции производителя по настройке этих элементов.

---

Как проверить электропривод без специального оборудования

Если нет мегомметра и многофункционального прибора, базовую диагностику можно провести стандартным мультиметром.

Проверка питания: режим измерения переменного напряжения (AC). Измерьте напряжение на клеммах питания.

Проверка обмотки двигателя: режим измерения сопротивления (Ом). Отключите двигатель от схемы. Измерьте сопротивление между каждой парой выводов обмотки. Значения должны быть приблизительно одинаковы.

Проверка конденсатора (для однофазных двигателей): отключите конденсатор, разрядите его (закоротите выводы через резистор 10–20 кОм). Переключите мультиметр в режим измерения ёмкости. Ёмкость должна соответствовать маркировке ±20%.

Проверка пускателя (контактора): в режиме прозвонки проверьте, замыкаются ли силовые контакты при подаче напряжения на катушку. Если контакты не замыкаются или искрят — пускатель требует замены.

Проверка концевых выключателей: в режиме прозвонки проверьте замыкание/размыкание контактов при ручном воздействии на переключатель. Дребезг контактов или нестабильное срабатывание указывают на износ механики выключателя.

---

Регламент периодического обслуживания

Ниже — рекомендуемый регламент для промышленных электроприводов в стандартных условиях эксплуатации. Для объектов с агрессивной средой, высокой частотой срабатывания или экстремальными температурами периодичность сокращается вдвое.

Ежеквартально

• Визуальный осмотр корпуса и кабельных вводов
• Контрольное срабатывание (1 полный цикл открытие/закрытие)
• Проверка индикации положения
• Очистка наружных поверхностей

Раз в полгода (или после 500 циклов)

• Все операции ежеквартального осмотра
• Проверка и подтяжка болтов крепления
• Осмотр уплотнений клеммной коробки
• Проверка целостности заземляющего проводника

Раз в год (или после 1000 циклов)

• Все операции полугодового обслуживания
• Проверка и регулировка концевых выключателей
• Проверка и регулировка ограничителей момента
• Измерение сопротивления изоляции двигателя
• Замена осушителя (силикагеля) при наличии
• Проверка состояния и при необходимости смазка резьбы шпинделя арматуры

Раз в 3 года

• Замена уплотнительных прокладок и сальников выходного вала
• Проверка смазки редуктора (при необходимости — замена)
• Проверка состояния зубчатых колёс редуктора
• Проверка конденсаторов пусковой цепи

Раз в 5 лет

• Полное капитальное обслуживание с разборкой
• Замена смазки редуктора
• Замена всех уплотнений и сальников
• Проверка и при необходимости замена подшипников
• Покраска корпуса при наличии очагов коррозии

---

Когда ремонт невозможен: критерии замены привода

Иногда ремонт экономически нецелесообразен или технически невозможен. Замена привода оправдана в следующих случаях.

Трещина корпуса редуктора. Корпус из алюминиевого сплава или чугуна при механическом ударе или критической температурной нагрузке может треснуть. Сварка допустима только как временная мера — восстановить герметичность и прочность в полной мере невозможно.

Износ выходного вала или ступицы. Если люфт выходного вала превышает допустимый (обычно 0,1–0,2 мм по документации производителя), надёжная передача момента к арматуре невозможна. Замена вала требует полной разборки и специального оборудования.

Сгоревшая обмотка двигателя. Перемотка однофазных двигателей малой мощности (до 200 Вт) экономически не оправдана: стоимость перемотки сопоставима со стоимостью нового двигателя. Для трёхфазных двигателей мощностью свыше 500 Вт перемотка может быть целесообразна.

Возраст свыше 15–20 лет. Даже без явных неисправностей привод, проработавший более 15 лет, рекомендуется заменить на плановую замену. Ресурс всех электромеханических компонентов (конденсаторы, подшипники, изоляция обмоток) к этому времени существенно исчерпан.

Снятие модели с производства. Если производитель прекратил выпуск данной модели и запасные части недоступны — лучше заменить привод превентивно, пока он ещё работает, чем в авральном режиме после отказа.

---

Особенности обслуживания приводов DAUME

Электроприводы DAUME имеют ряд конструктивных особенностей, которые упрощают обслуживание в сравнении с традиционными решениями.

Волновой редуктор с промежуточными роликами не требует замены смазки в течение всего срока эксплуатации при нормальных условиях. В отличие от классических червячных редукторов, где смазка деградирует из-за перегрева и загрязнения, ролики создают эластогидродинамическую смазочную плёнку, которая не требует регулярной замены.

Специальная пластичная смазка на основе синтетического масла сохраняет рабочие свойства в диапазоне от –60 °C до +70 °C и не расслаивается при длительном хранении или редких срабатываниях. Это особенно важно для арматуры на объектах с редкими циклами управления (раз в месяц или реже).

Автоматический переключатель ручного/автоматического режима обеспечивает безопасное ручное управление без риска случайного включения при проведении обслуживания. Не требует специального инструмента для переключения.

Степень защиты IP65–IP69 существенно снижает требования к техническому обслуживанию в части герметизации. Приводы допускают струйное мытьё высоким давлением (IP69), что удобно для объектов пищевой и химической промышленности.

Интеллектуальные исполнения (серии с электронным блоком управления) ведут журнал срабатываний, фиксируют пиковые значения момента и температуры. При подключении к системе SCADA эти данные позволяют проводить диагностику без выезда на объект и планировать обслуживание по фактическому состоянию.

Если вам нужна помощь в диагностике неисправности или подборе замены для существующего привода — обратитесь к нашим инженерам. Мы консультируем как по приводам DAUME, так и по аналогам AUMA, Rotork и других производителей.

---

Вопросы и ответы

Как часто нужно обслуживать электропривод? Минимальный регламент — визуальный осмотр и контрольное срабатывание раз в квартал. Полное обслуживание (с проверкой изоляции, регулировкой концевых выключателей, проверкой смазки) — раз в год или после 1000 циклов. На объектах с агрессивной средой или частыми срабатываниями периодичность удваивается.

Можно ли смешивать смазки разных марок при дозаправке редуктора? Нет. Смешивание смазок разных основ (минеральная + синтетическая, литиевая + кальциевая) может привести к разделению фаз и потере смазочных свойств. При дозаправке используйте только смазку той же марки, что залита производителем. Если смазка неизвестна — полностью промойте редуктор перед заправкой новой.

Что делать, если привод не реагирует на команду после длительного простоя? Начните с ручного управления через маховик. Арматура после длительного простоя нередко прикипает. Если арматура поворачивается вручную, но привод не реагирует — проверьте питание и осушитель внутри корпуса: высокая влажность могла вызвать коррозию контактов. Если прикипела арматура — её нужно разработать вручную перед попыткой электрического управления.

Можно ли использовать привод с нарушенным уплотнением в режиме ожидания? Только кратковременно, в сухом помещении. При нарушенном уплотнении влага и пыль попадают внутрь корпуса, ускоряя деградацию изоляции и коррозию контактов. Устраните нарушение уплотнения при первой плановой возможности.

Нужна ли специальная аттестация для обслуживания электроприводов? Для работ с электрооборудованием напряжением до 1000 В обязательна квалификационная группа по электробезопасности (не ниже III для работ в действующих электроустановках). Для обслуживания приводов на взрывоопасных объектах дополнительно требуется допуск к работе с оборудованием во взрывозащищённом исполнении.

---
